측량 및 건설 산업은 지속적인 숙련된 노동력 부족에 직면해 있으며, 이로 인해 많은 기업이 기존의 2인 작업자에서 단일 작업자 작업 흐름으로 전환해야 합니다. 로봇 기기가 자동으로 프리즘을 추적하는 동안 주요 물리적 병목 현상이 남아 있습니다. 1인 작업자는 프리즘 폴과 장비 사이를 끊임없이 왔다 갔다 하는 불편함을 겪습니다. 수동으로 설정의 수평을 맞추고, 높이를 조정하고, 시야를 교정해야 합니다. 이러한 끊임없는 걷기는 심각한 현장 보행 피로를 유발하고 신체 에너지를 소모하며 귀중한 일광을 소모합니다.
무선 전동 삼각대는 이러한 정확한 병목 현상에 대한 강력한 솔루션을 제공합니다. 장비 베이스의 물리적 조정을 자동화함으로써 이 기술은 측량자를 막대에 고정시킵니다. 이 기사에서는 이 장비에 대한 객관적이고 기술적인 평가를 제공합니다. 우리는 전동식 설정이 정확성, 안정성 또는 현장 효율성을 저하시키지 않고 1인 운전자를 진정으로 지원할 수 있는지 알아볼 것입니다.
타당성: 무선 전동 삼각대를 사용하면 로버나 데이터 수집기에서 직접 원격 자동 레벨링 및 높이 조정이 가능하므로 진정한 단일 작업자 작업 흐름이 가능합니다.
효율성 향상: 토탈 스테이션이나 스캐너로 직접 돌아갈 필요가 없어 장비 설정 및 재배치 시간이 단축됩니다.
작동 제한: 성공 여부는 페이로드 용량, 배터리 관리, 강풍이나 진동이 심한 환경에서의 삼각대 안정성, 전동 장비 운반에 따른 물리적 무게에 크게 좌우됩니다.
ROI 타임라인: 초기 자본 지출은 높지만 장비를 지속적으로 활용한다면 일반적으로 두 번째 승무원의 인건비를 제거하면 첫 번째 운영 연도 내에 긍정적인 ROI를 얻을 수 있습니다.
성공적인 단일 작업자 작업 흐름을 위해서는 중단 없는 데이터 수집이 필요합니다. 측량사는 프리즘 폴에서 전체 현장을 제어해야 합니다. 원격 오류 수정은 필수입니다. 운영자는 물리적인 기기 접촉 없이 측량 수준의 정확도를 유지할 수 있는 능력이 필요합니다. 기기로 돌아갈 때마다 지연이 발생합니다. 진정한 단독 성공은 측량사가 초기 물리적 배치와 최종 분해 중에만 삼각대를 만진다는 것을 의미합니다. 즉석에서 미세 조정을 처리하는 시스템이 필요합니다. 땅이 녹고 설치물이 안정되면 진흙탕을 가로질러 500피트를 걷지 않고도 수평을 다시 맞출 수 있어야 합니다.

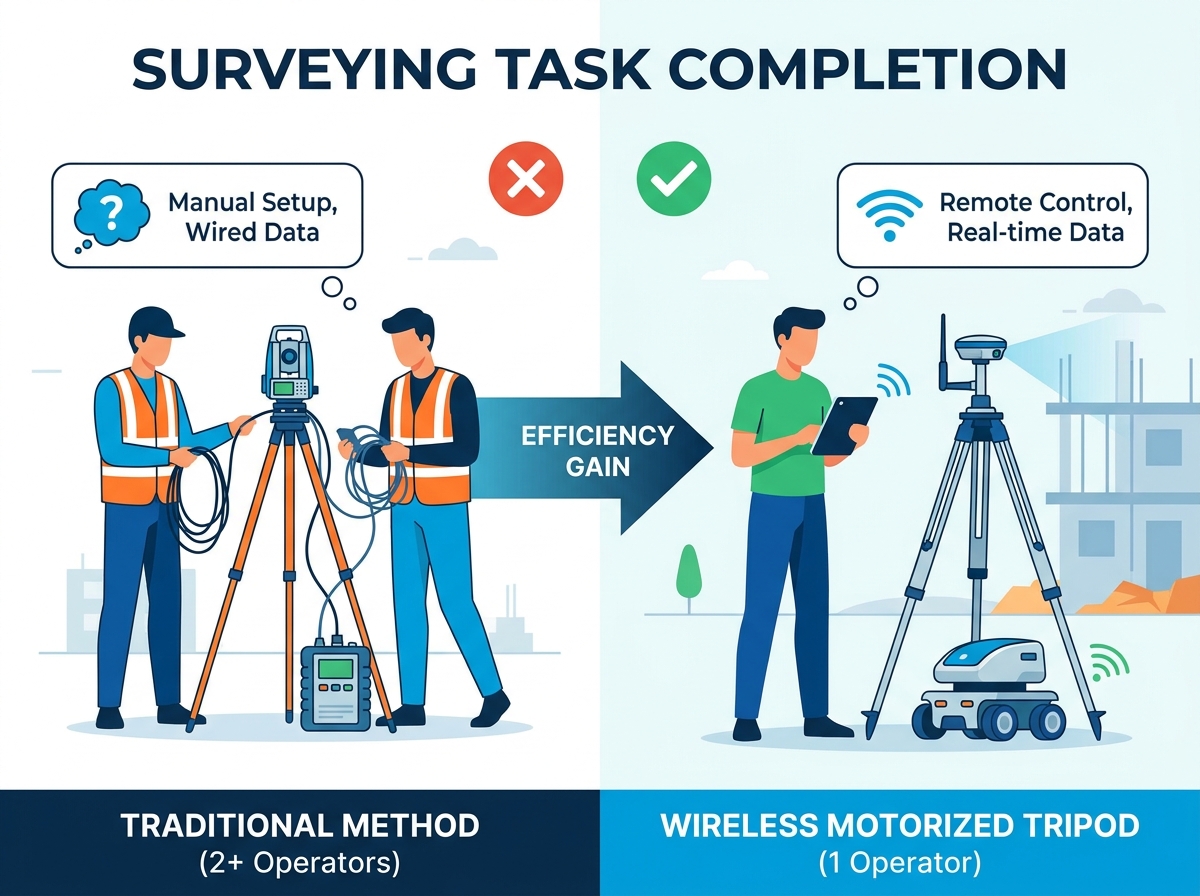

표준 장비 조작자와 로드맨 다이내믹은 지속적인 언어 의사소통에 의존합니다. 기기 운영자는 레벨링, 조준 및 데이터 입력을 처리합니다. 현재의 로봇식 토탈 스테이션 설정에서는 누군가가 유리를 통해 볼 필요가 없습니다. 로봇 스테이션은 자동으로 프리즘을 추적합니다. 그러나 솔로 오퍼레이터는 여전히 제어점 위로 삼각대의 수평을 수동으로 맞춰야 합니다. 설정이 부드러운 흙에 안착되면 작업자는 뒤로 걸어가서 정준대 수평을 다시 맞춰야 합니다. 이러한 물리적 요구 사항은 로봇 작업 흐름의 효율성을 저하시킵니다. 결국 촬영 지점보다 걷는 데 더 많은 시간을 소비하게 됩니다.
측량 작업 흐름 비교 | |||
워크플로 유형 | 레벨링 방법 | 운전자의 움직임 | 효율성에 미치는 영향 |
|---|---|---|---|
기존 2인용 | 장비 매뉴얼 | 기기에 고정됨 / 로버가 이동함 | 높은 인건비, 빠른 포인트 적립 |
표준 로봇(1인) | 장비 매뉴얼 | 로버와 장비 사이를 계속해서 걷는다 | 높은 피로도, 적당한 포인트 수집 |
전동 로봇(1인) | 데이터 수집기를 통한 원격 | 로버에 고정되어 있음 | 낮은 피로도, 높은 포인트 수집 |
수동식 튼튼한 목재 및 유리 섬유 삼각대는 뛰어난 진동 감쇠 기능을 제공합니다. 완전히 수동으로 다리를 조정해야 합니다. 전동 정준대 어댑터는 중간 지점을 제공합니다. 표준 삼각대와 장비 사이에 위치하여 마이크로 레벨링 기능을 제공합니다. 완전히 통합된 무선 전동 삼각대는 이러한 개념을 결합합니다. 다리나 중앙 기둥에 직접 내장된 전동식 액추에이터가 특징입니다. 모터화 및 무선 제어를 추가하면 솔로 워크플로우의 최종 물리적 격차가 해소됩니다. 운영자는 원격으로 하드웨어에 명령을 내리므로 제어 지점으로 돌아갈 필요가 없습니다. 이러한 변화는 우리가 현장 통제에 접근하는 방식의 근본적인 변화를 나타냅니다.
전동 액추에이터는 밀리미터 단위의 정밀도로 다리 길이와 기구 높이를 조정합니다. 작업자는 대략 지점 위에 삼각대를 배치합니다. 데이터 수집기에서 평준화 순서를 시작합니다. 내부 센서가 기울기를 감지합니다. 모터는 완벽한 레벨을 달성하기 위해 다리를 위아래로 구동합니다. 이 결과는 수동 개입 없이 제어 지점에 대한 정확한 레벨링을 제공합니다. 설정당 몇 분이 절약됩니다. 여러 번의 트래버스로 긴 하루를 보내면 이렇게 절약된 분은 몇 시간의 생산 시간으로 합쳐집니다.
삼각대를 제어점 위에 대략적으로 배치합니다.
스파이크 발을 땅에 고정하십시오.
로봇 토탈 스테이션을 장착합니다.
로드 위치로 걸어가세요.
데이터 수집기를 통해 자동 레벨링 시퀀스를 시작합니다.
컨트롤러 화면에서 디지털 버블을 확인하세요.
전동 삼각대는 실시간 레벨 바이알 데이터를 현장 컨트롤러에 직접 전송합니다. 이 원격 측정을 통해 작업자는 프리즘 폴에서 레벨링 정확도를 확인할 수 있습니다. 중요한 장면을 촬영하기 전에 디지털 버블을 확인할 수 있습니다. 대형 트럭이 지나가고 지면이 진동하면 운전자는 즉시 교란을 확인할 수 있습니다. 원격 재레벨링 명령을 실행할 수 있습니다. 이러한 지속적인 검증은 기기에 물리적으로 근접하지 않고도 데이터 무결성을 보장합니다. 설정이 여전히 빡빡한지 추측할 필요가 없습니다.
물리적 장착은 업계 표준 5/8"-11 스레드를 사용합니다. 이를 통해 삼각대는 거의 모든 최신 측량 장비를 수용할 수 있습니다. 디지털 호환성에는 특정 통신 프로토콜이 필요합니다. 삼각대는 주요 로봇 토탈 스테이션 및 표준 데이터 수집기와 인터페이스합니다. 통신은 일반적으로 Bluetooth 클래스 1, Wi-Fi 또는 독점 무선 링크를 통해 발생합니다. 운영자는 특정 현장 소프트웨어가 삼각대 제어 장치에서 원격 측정을 읽을 수 있는지 확인해야 합니다. 소프트웨어 통합이 없으면 무겁고 값비싼 수동 삼각대만 있으면 됩니다.
실제 통신 범위는 일반적으로 명확한 시야 조건에서 최대 100미터까지 확장됩니다. 명령 실행 지연 시간은 최소화되어야 합니다. 레벨 버튼을 누르면 모터가 밀리초 이내에 작동해야 합니다. 간섭이 심한 환경에서는 신호 저하가 발생합니다. Wi-Fi 신호가 밀집된 도시 복도에서는 연결 끊김이 발생합니다. 중장비가 있는 활발한 산업 현장에서는 전자기 간섭이 발생합니다. 운영자는 안정적인 원격 작업 흐름을 유지하기 위해 이러한 제한 사항을 이해해야 합니다. 항상 무선 링크에 대한 시야를 확보하십시오.
전동식 다리는 가파른 경사면에서 기계적 한계에 직면합니다. 느슨한 토양, 깊은 진흙, 바위가 많은 지형은 자동 레벨링 알고리즘에 문제가 있습니다. 삼각대가 땅에 닿으려면 공격적인 스파이크 발이 필요합니다. 이중 클램핑 시스템은 무거운 하중에도 다리가 미끄러지지 않도록 보장합니다. 낮은 무게 중심을 유지하려면 와이드 스탠스 기능이 필수적입니다. 운영자는 설치 위치를 선택할 때 기본적인 측량 감각을 사용해야 합니다. 모터는 근본적으로 불안정한 표면을 보상할 수 없습니다. 늪에 설치하면 장비가 가라앉거나 모터가 작동하거나 모터가 작동하지 않습니다.
전동식 조인트와 내부 기어는 견고한 목재와는 다르게 미세 진동을 처리합니다. 기존의 고정식 목재 삼각대는 주변 진동을 자연스럽게 흡수합니다. 전동 시스템은 흔들림을 방지하기 위해 긴밀한 기어 맞물림에 의존합니다. 높은 풍하중은 확장된 액추에이터의 강성을 테스트합니다. 바람의 진동은 각도 정확도에 영향을 미칩니다. 계측기 보상기 경고를 트리거합니다. 고품질 전동 삼각대는 바람의 편향을 방지하기 위해 물리적으로 제자리에 고정되는 견고한 웜 기어를 사용합니다. 떠나기 전에 기어 잠금 장치가 완전히 체결되었는지 확인해야 합니다.
운영자는 총 페이로드를 정확하게 계산해야 합니다. 장비, 정준대 및 외부 배터리 팩의 무게를 추가해야 합니다. 이 합계를 전동 삼각대의 최대 정격 용량과 비교하십시오. 이 용량은 일반적으로 15~30lbs입니다. 이 한도를 초과하면 모터 소손이 발생합니다. 이는 구조적 결함이나 시스템 전복으로 이어집니다. 균형이 적절하면 배터리 전력을 과도하게 소모하지 않고도 모터가 효율적으로 작동할 수 있습니다.
전동 삼각대의 일반적인 페이로드 계산 | |
요소 | 평균 무게(파운드) |
|---|---|
로봇식 토탈 스테이션 | 10.5 - 12.0 |
트라이브랙 및 어댑터 | 1.5 - 2.0 |
외부 배터리 팩 | 1.0 - 2.5 |
총 페이로드 | 13.0 - 16.5 |
움직이는 기계 부품은 요소에 취약합니다. 노출된 액추에이터와 전자 제어 장치는 먼지, 진흙, 폭우를 견뎌야 합니다. 검사자는 IP65 이상의 인증을 받은 장비를 찾아야 합니다. 활발한 건설 현장에서는 깨지기 쉬운 전자 제품이 파손됩니다. 전동 하우징에는 견고한 씰이 장착되어 있어야 합니다. 삼각대 베이스의 물리적 버튼은 일상적인 현장 학대를 견디기 위해 비바람에 견디는 멤브레인이 필요합니다. 물이 모터 하우징에 들어가면 전체 장치가 고장납니다.
배터리 수명은 현장 성공을 좌우합니다. 지속적인 레벨링 조정은 상당한 힘을 발휘합니다. 추운 날씨는 심각한 배터리 성능 저하를 초래합니다. 표준 배터리는 여름에는 10시간 동안 지속되지만 겨울에는 5시간만 지속됩니다. 현장에서는 핫스왑 가능한 전원이 필수입니다. 작업자는 삼각대가 이동 도중에 죽지 않도록 예비 배터리를 휴대해야 합니다. 전원 관리를 위해서는 사무실에서 엄격한 충전 루틴이 필요합니다. 겨울철에는 배터리를 밤새 트럭에 남겨둘 여유가 없습니다.
솔로 오퍼레이터는 가혹한 물리적 현실에 직면해 있습니다. 그들은 한 번의 여행으로 모든 장비를 현장 전체에 걸쳐 운반해야 합니다. 이 페이로드에는 로봇 토탈 스테이션, 전동 삼각대, 프리즘 폴, 컨트롤러, 안전 장비 및 예비 배터리가 포함됩니다. 이러한 짐을 싣고 진흙투성이 건설 현장을 탐색하려면 신체적 지구력이 필요합니다. 대량의 자동화 장비가 추가되면 측량사가 환경을 이동하는 방식이 변경됩니다. 설문조사가 시작되기도 전에 지치지 않도록 접근 경로를 신중하게 계획해야 합니다.
표준 탄소 섬유 삼각대의 무게는 약 8~10파운드입니다. 무선 전동 삼각대에는 무거운 내부 구성 요소가 포함되어 있습니다. 여기에는 배터리, 구리로 감긴 모터 및 견고한 전자 하우징이 들어 있습니다. 이러한 시스템의 무게는 일반적으로 15~22파운드입니다. 이러한 상당한 중량 증가는 운전자의 피로에 직접적인 영향을 미칩니다. 측량사는 원격 수평 조정을 통해 절약되는 시간과 더 무거운 장비를 운반하는 데 드는 물리적 비용의 균형을 맞춰야 합니다. 10시간 교대 근무를 하면 그 추가 10파운드가 50파운드처럼 느껴집니다.
작업자의 피로를 최소화하려면 스마트한 운반 솔루션이 필요합니다. 백팩 하네스는 토탈 스테이션의 무게를 고르게 분산시킵니다. 삼각대용 패딩 처리된 어깨끈이 멍을 방지합니다. 차량 운송에 대한 고려 사항도 중요합니다. 맞춤형 트럭 베드 슬라이더를 사용하면 운전자가 허리에 무리를 주지 않고 무거운 삼각대를 꺼낼 수 있습니다. 적절한 인체공학적 설계로 인해 단독 작업자는 장시간 현장 근무 중에도 생산성을 유지할 수 있습니다.
토탈 스테이션 케이스에는 듀얼 숄더 하네스를 사용하십시오.
삼각대 운반용 스트랩에 두꺼운 애프터마켓 패딩을 부착합니다.
평평하고 개방된 현장에서는 전지형 다용도 카트를 활용하십시오.
측량 트럭에 풀아웃 침대 슬라이드를 설치합니다.
ROI를 계산하려면 명확한 개념적 프레임워크가 필요합니다. 전동 삼각대의 초기 비용을 보조 승무원의 시간당 비용과 비교해야 합니다. 이 부담 요율에는 임금, 세금, 보험 및 혜택이 포함됩니다. 전동 기어에 대한 초기 자본 지출은 상당하지만 인건비 절감 효과는 빠르게 축적됩니다. 두 번째 급여를 없애면 조사 부서의 재정적 역학이 변경됩니다. 두 번째 사람을 다른 수익 창출 팀에 재배치하여 장비 비용을 회수합니다.
설정당 5~10분을 절약하면 업무 시간이 달라집니다. 측량사가 하루에 6번의 설정을 수행하면 유휴 시간이 최대 1시간 절약됩니다. 이 회수 시간은 총 일일 포인트 수집량으로 직접 변환됩니다. 운영자는 더 많은 지형을 촬영합니다. 그들은 더 많은 포인트를 측설합니다. 이렇게 향상된 효율성으로 전체 프로젝트 일정이 가속화되어 회사는 완료된 단계에 대해 더 빠르게 비용을 청구할 수 있습니다. 하루에 포인트가 많을수록 프로젝트당 수익성이 높아집니다.
전동 삼각대에는 숨겨진 유지 관리 비용이 발생합니다. 그들은 움직이는 부품, 기어 및 전자 부품을 가지고 있습니다. 이러한 요소는 연마 입자를 제거하기 위해 정기적인 청소가 필요합니다. 펌웨어 업데이트를 관리해야 합니다. 물리적 보정 검사를 통해 내부 기울기 센서가 정확하게 유지되는지 확인합니다. 삼각대가 손상된 경우 전문적인 수리 서비스가 필요합니다. 표준 수공구로는 소진된 액추에이터를 간단히 고칠 수 없습니다. 모터의 원활한 작동을 유지하려면 연간 서비스 센터 방문을 고려해야 합니다.
고독한 작업자는 고유한 안전 위험에 직면합니다. 멀리 떨어져 있거나 위험한 지형에서 단독으로 작업하는 경우 책임이 회사에 전가됩니다. 측량사가 넘어지거나 부상을 입으면 도와줄 사람이 아무도 없습니다. 원격 고독한 작업자 체크인 프로토콜은 필수입니다. 회사는 GPS 추적 및 예약된 통신 간격을 구현해야 합니다. 단일 작업자 하드웨어의 채택과 함께 안전 고려 사항도 발전해야 합니다. 무거운 장비를 들고 한 사람을 숲으로 보내기 전에 안정적인 의사소통 계획이 필요합니다.
고가의 악기와 전동 삼각대를 방치하는 것은 매우 취약합니다. 단독 운전원은 설정 위치에서 멀리 이동하는 경우가 많습니다. 도둑은 활동 중인 현장의 무인 측량 장비를 표적으로 삼습니다. 완화 전술은 필수적입니다. 기업은 장비 하우징 내부에 숨겨진 GPS 추적 비콘을 설치해야 합니다. 기계식 잠금 장치는 장비를 정준대에 고정할 수 있습니다. 삼각대가 예기치 않게 움직일 경우 근접 경보는 운영자의 데이터 수집기에 경고를 보냅니다. 엄격한 가시선 운영 규칙을 유지하면 기회주의적인 절도를 방지할 수 있습니다. 혼잡한 공공 도로 근처에 절대 설치하지 말고 멀리 나가십시오.
완전한 자율성을 가정하는 것은 위험한 운영 위험입니다. 예측할 수 없는 환경에서는 자동화가 실패합니다. 수동 확인 확인은 여전히 필수입니다. 운영자는 매일 현장 교정을 수행해야 합니다. 그들은 장기간 동안 연약한 지반에 기계적으로 정착하기 위한 설정을 모니터링해야 합니다. 삼각대가 약간 가라앉으면 자동 레벨링이 보정될 수 있지만 기기 높이가 변경됩니다. 측량사는 이러한 자동화된 오류를 포착하기 위해 제어점을 자주 확인해야 합니다. 모터를 신뢰하되 데이터를 확인하십시오.
완전 원격 워크플로로 전환하려면 가파른 학습 곡선이 필요합니다. 솔로 운영자는 새로운 소프트웨어 인터페이스를 배워야 합니다. 원격 문제 해결을 위해서는 표준화된 운영 절차가 필요합니다. 무선 링크가 실패하면 운영자는 페어링 재설정 순서를 알아야 합니다. 자동화 없이 계속 작업하려면 수동 재정의 절차를 이해해야 합니다. 적절한 교육을 통해 기술이 현장에서 예기치 않게 작동할 때 비용이 많이 드는 가동 중지 시간을 방지할 수 있습니다. 작업 현장에서 비를 맞으며 서있는 동안에는 블루투스 페어링을 알 수 없습니다.
현재 평균 설정 시간을 감사하여 기준을 설정하세요. 손익분기점을 결정하려면 구체적인 인건비를 계산하세요. 마지막으로 장비 제공업체 에 문의하여 기존 로봇 토탈 스테이션 및 데이터 수집기를 사용한 실습 현장 시연을 요청하세요.
일주일 동안 일일 설정 및 분해 시간을 추적하세요.
귀하의 1인 운영자가 현재 운반하는 물리적 페이로드 중량을 계산하십시오.
가장 어려운 지형에서 전동 삼각대를 사용한 현장 데모를 예약하세요.
현장 소프트웨어를 검토하여 완전한 원격 측정 호환성을 확인하세요.
A: 일반적인 페이로드 용량은 15~30lbs입니다. 로봇 토탈 스테이션, 정준대 및 보조 배터리 마운트의 총 무게를 고려하는 것이 중요합니다. 이 한도를 초과하면 모터 소손이 발생하거나 설정 안정성이 손상될 수 있습니다.
A: 그렇습니다. 하지만 강력한 물리적 잠금 메커니즘이 필요합니다. 기존의 고정 다리와 달리 전동 조인트는 제자리에 단단히 고정되는 고품질 웜 기어 액추에이터를 사용해야 합니다. 이는 미세한 움직임과 바람의 편향을 방지하여 장비의 보정 장치가 작동 범위 내에 유지되도록 합니다.
답변: 배터리 수명은 일반적으로 정상 조건에서 8~12시간입니다. 정확한 기간은 설정 빈도, 자동 레벨링 모터 작동 빈도 및 주변 온도에 따라 크게 달라집니다. 추운 날씨는 배터리 성능을 크게 저하시킵니다.
A: 물리적 장착은 표준 5/8"-11 스레드로 인해 거의 보편적입니다. 그러나 무선 소프트웨어 통합, 원격 제어 기능 및 원격 측정 디스플레이는 전적으로 제조업체의 소프트웨어 및 특정 데이터 수집기의 호환성에 따라 달라집니다.
A: 삼각대는 내부 기울기 센서와 MEMS 가속도계를 사용하여 위치를 읽습니다. 그런 다음 독립적인 전동식 다리 액추에이터에 명령을 내려 길이를 조정합니다. 이는 기기의 내부 보정 장치가 미세 조정을 수행하기 전에 기계적으로 수평면을 달성합니다.
A: 시스템에는 기계식 안전 장치가 포함되어 있습니다. 신호가 떨어지면 삼각대는 안정성을 유지하기 위해 기계적으로 현재 위치를 잠급니다. 작업자는 삼각대 베이스에 직접 위치한 물리적 제어 버튼을 사용하여 시스템을 수동으로 무시하여 작업을 계속할 수 있습니다.
답변: 전동 삼각대는 일반적으로 표준 탄소 섬유 모델보다 무게가 5~10파운드 더 나갑니다. 이렇게 추가된 무게는 내부 구리로 감긴 모터, 견고한 기어, 온보드 배터리 및 현장 사용에 필요한 견고한 전자 하우징에서 비롯됩니다.
