가시선 폐색을 제거하려면 3D 레이저 스캐너 및 로봇 토탈 스테이션과 같은 고가치 측량 장비를 높이는 것이 필요합니다. 그렇게 하면 장비 안전과 데이터 무결성에 심각한 위험이 초래됩니다. 수동 크랭크 삼각대는 비효율적이며 무거운 탑재량을 들어 올릴 때 인체공학적으로 위험할 수 있습니다. 미세 진동을 방지하는 데 필요한 비틀림 강성이 부족한 경우가 많습니다. 이러한 구조적 약점은 포인트 클라우드 등록 오류 또는 현장의 부정확한 토탈 스테이션 측정으로 직접 이어집니다.

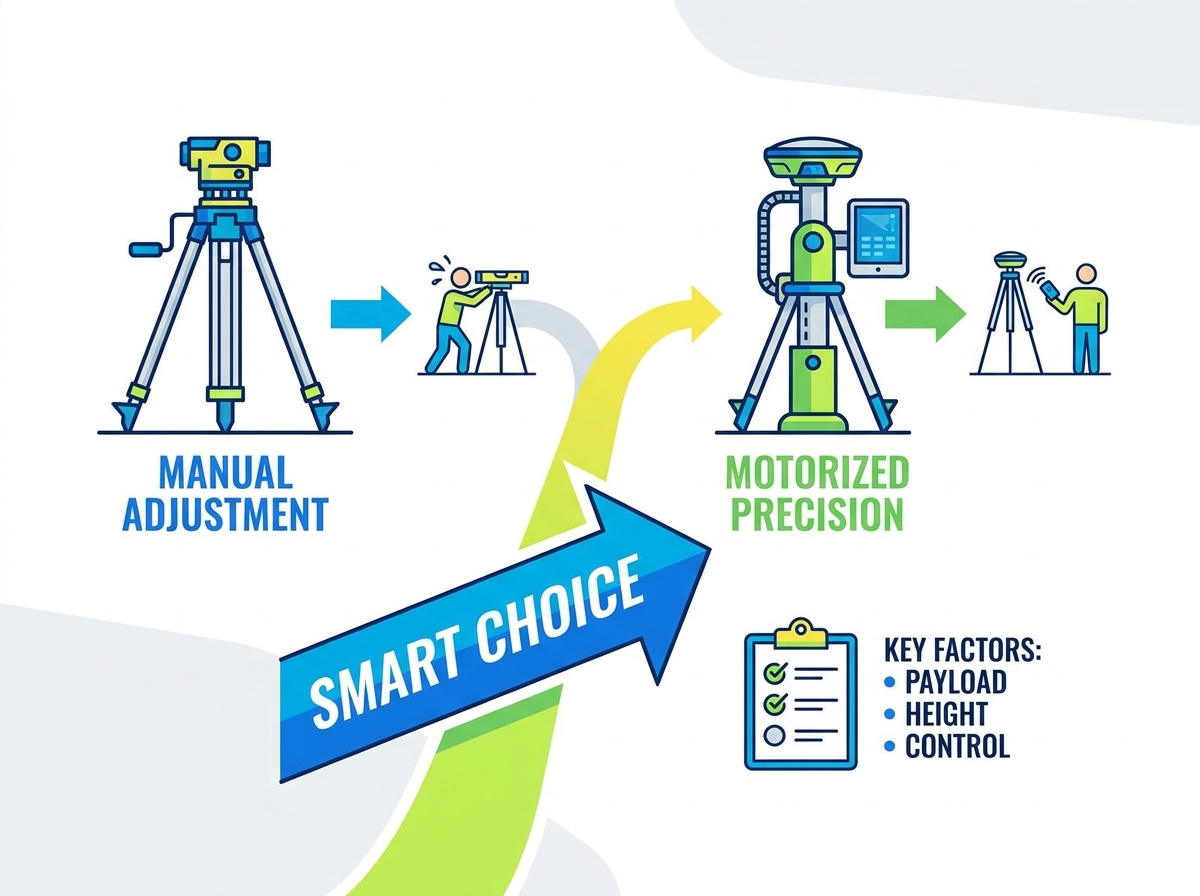

측량 장비에 적합한 전동식 고도 삼각대를 선택하려면 페이로드 역학, 안정성 지표, 전력 관리 및 운영 환경을 엄격하게 평가해야 합니다. 현장 직원은 섬세한 광학 계측기를 지상에 매달 때 장비 고장을 감당할 수 없습니다. 이 가이드에서는 증거 기반 조달 결정을 내리기 위한 기술 기준을 분석하여 완벽한 공간 데이터를 캡처하는 동시에 하드웨어 투자를 안전하게 유지합니다.
페이로드 일치는 협상 불가능합니다. 모터 소손을 방지하고 원활한 상승을 보장하려면 삼각대의 동적 리프팅 용량이 기구, 정준대 및 어댑터의 총 무게를 초과해야 합니다.
높이 대 안정성 균형: 최대 고도는 비틀림 강성에 직접적인 영향을 미칩니다. 3미터를 초과하는 높이에서는 당김줄 시스템이나 보조 버팀대 포함을 평가하는 것이 중요합니다.
능동적 수직성 및 레벨링: 수직 이동 중 및 이동 후에 밀리미터 수준의 수직성을 유지하는 것이 가장 중요합니다. 구매자 선호도는 통합된 기울기 모니터링이나 자체 수정 레벨링 베이스가 있는 시스템을 선호해야 합니다.
진동 감쇠는 데이터 품질을 결정합니다. 구조 재료(고강도 알루미늄 대 탄소 섬유 복합재) 및 드라이브 메커니즘은 시스템이 작동 및 환경 진동을 얼마나 빨리 감쇠하는지를 결정합니다.
모든 고도 시스템의 주요 기능은 기기의 밀리미터 수준 정확도를 손상시키지 않고 필요한 높이를 달성하는 것입니다. 측량사는 물리적 장애물과 끊임없이 싸워야 합니다. 스캐너나 토탈 스테이션을 올리면 시야가 넓어지고 프로젝트에 필요한 총 설정 수가 크게 줄어듭니다. 그러나 이 높이는 지렛대 힘을 발생시킵니다. 성공적인 배치는 삼각대가 이러한 힘을 흡수하여 전체 데이터 캡처 주기 동안 장비를 완벽하게 수직이고 안정적으로 유지한다는 것을 의미합니다. 확장 높이에 관계없이 지면 자체의 견고한 확장 역할을 하는 플랫폼이 필요합니다.
스캐너를 공중으로 3~4미터 밀어 넣으면 바람의 프로필이 변경됩니다. 지면에서 불어오는 바람은 고도가 높아지면 지속적인 돌풍이 됩니다. 삼각대는 이러한 측면 힘을 견뎌야 합니다. 중앙 기둥이 1도만 휘어지면 50미터 거리에서의 각도 오차는 허용할 수 없게 됩니다. 기본 요구 사항에 따르면 기계식 리프팅 시스템은 설정에 유격이나 경사를 유발해서는 안 됩니다. 모든 장비, 잠금 칼라, 다리 경첩은 확실하게 잠겨야 합니다.
복잡한 환경에서는 더 높은 관점이 필요합니다. 노천 채굴 작업에서는 깊은 굴착을 안전하게 스캔하기 위해 높은 유리한 지점이 필요합니다. 분주한 건설 현장에서는 지속적인 자재 이동으로 인해 지상 시야가 차단됩니다. 구조 모니터링, 임업 캐노피 분석, 법의학 현장 재구성 모두 높은 광학 센터의 이점을 누릴 수 있습니다. 조사팀은 전동 시스템을 활용하여 현장의 어수선한 부분 위로 센서를 들어올릴 수 있습니다. 이러한 전략적 포지셔닝은 더 깨끗한 데이터를 캡처하고 포인트 클라우드의 그림자 영역을 최소화하며 전체 현장 작업 흐름을 가속화합니다.
표준 고속도로 육교 조사를 고려하십시오. 지상 설정에는 콘크리트 기둥과 임시 허위 작업 주변을 확인하기 위해 수십 번의 스테이션 이동이 필요합니다. 스캐너를 올리면 저지 장벽과 건설 장비 위를 촬영할 수 있습니다. 이는 현장 시간을 줄이고 조사원이 활성 교통 차선에 노출되는 것을 제한합니다. 전동식 리프트를 사용하면 한 명의 작업자가 무거운 물건을 안전하게 들어올릴 수 있으므로 설치를 위한 추가 인력이 필요 없이 프로젝트를 계속 진행할 수 있습니다.
모든 스캔에 상향 고도가 필요한 것은 아닙니다. 인프라 프로젝트에는 수직 통로, 하수구 접근 지점 및 다층 구조 공간의 하향 또는 역방향 스캐닝이 포함되는 경우가 많습니다. 표준 삼각대는 이러한 기하학적 구조를 수용할 수 없습니다. 특수 전동 시스템은 안전한 현수식 장착 어셈블리를 특징으로 합니다. 이러한 마운트를 사용하면 작업자는 정밀한 제어를 통해 제한된 공간에 고가의 스캐너를 낮출 수 있습니다. 전동 메커니즘은 안정적인 하강을 보장하여 샤프트 벽과의 우발적인 충돌을 방지하는 동시에 정확한 공간 매핑을 위해 견고한 연결을 유지합니다.
깊은 유틸리티 맨홀을 스캔할 때 수동 윈치에 스캐너를 떨어뜨리는 것은 엄청난 책임입니다. 탑재량이 흔들리고 하강 속도가 고르지 않습니다. 기어 드라이브가 장착된 전동 시스템은 밀리미터 단위로 제어된 하강을 제공합니다. 정확한 수심 간격으로 기기를 정지하고, 드라이브를 잠그고, 기기가 안정적이라는 확신을 갖고 스캔을 시작할 수 있습니다. 이 기능은 위험하고 제한된 공간 진입을 일상적인 원격 데이터 캡처 작업으로 변환합니다.
측량 장비는 막대한 자본 투자를 의미합니다. 수동 호이스팅은 인간의 힘에 의존하며 치명적인 낙하 위험이 있습니다. 전동 리프팅은 이러한 신체적 부담을 제어된 상승 및 하강 프로필로 대체합니다. 통합된 낙하 방지 제동 메커니즘은 전원이 끊길 경우 즉시 컬럼을 잠급니다. 이러한 기계적 중복성은 중력으로 인한 자유낙하로부터 탑재물을 보호합니다. 전자 및 기계식 안전 장치를 사용하면 깨지기 쉬운 광학 장비를 콘크리트 표면 위에 매달 때 마음의 평화를 얻을 수 있습니다.
인체공학은 위험 완화에도 큰 역할을 합니다. 기술자에게 하루에 여러 번 최대 4미터까지 15kg의 스캐너를 수동으로 작동하도록 요청하면 피로해집니다. 피로는 잠금 칼라를 제대로 결합하지 못하는 등의 실수로 이어집니다. 전동 시스템은 방정식에서 육체적인 노력을 제거합니다. 작업자가 버튼을 누르면 기계가 무거운 물건을 들어올리는 작업을 처리합니다. 이를 통해 직원들은 신선함을 유지하고 데이터 품질에 집중할 수 있으며 작업장에서 리프팅 부상을 입을 가능성이 크게 줄어듭니다.
정격 하중을 평가하려면 정적 용량과 동적 용량을 구별해야 합니다. 정적 하중 용량은 삼각대가 완전히 고정되었을 때 지지할 수 있는 최대 무게를 나타냅니다. 동적 부하 용량은 모터가 정지나 과열 없이 능동적으로 들어올릴 수 있는 무게를 나타냅니다. 항상 동적 등급을 기준으로 삼각대 크기를 조정하십시오. 더욱이, 장비의 무게 중심은 성능에 큰 영향을 미칩니다. 상단이 무거운 스캐너는 구동축과 상단 플레이트에 측면 변형을 가합니다. 페이로드가 완벽하게 중앙에 유지되도록 하면 모터 마모가 최소화되고 비대칭 컬럼 편향이 방지됩니다.
무거운 로봇 토탈 스테이션을 중앙에서 벗어나 장착하면 고르지 않은 무게 분포로 인해 내부 기어가 컬럼 하우징의 한쪽 면에 부딪히게 됩니다. 시간이 지남에 따라 이러한 고르지 않은 마모로 인해 리프팅 메커니즘이 파괴됩니다. 가장 무거운 장치의 총 무게를 계산해야 합니다. 여기에는 기기, 정준대, 퀵 릴리스 어댑터, 기기에 장착된 외부 배터리가 포함됩니다. 총 탑재량이 12kg인 경우 모터가 무리 없이 효율적으로 작동하려면 동적 정격이 최소 15~20kg인 삼각대가 필요합니다.
페이로드 유형 | 평균 체중(kg) | 권장 동적 용량(kg) | 무게 중심 고려 사항 |
|---|---|---|---|
표준 3D 레이저 스캐너 | 5 - 8 | 15 | 일반적으로 중앙에 위치합니다. 표준 정삼각이면 충분합니다. |
헤비듀티 로봇 토탈 스테이션 | 8 - 12 | 20 | 윗부분이 무거울 수 있습니다. 넓은 스탠스의 탑 플레이트가 필요합니다. |
스캐너 + 외부 배터리 + GNSS 로버 | 12 - 18 | 25세 이상 | 고도의 비대칭; 카운터 밸런싱 또는 견고한 기어링이 필요합니다. |
장비와 삼각대 사이의 연결 지점은 매우 취약한 영역입니다. 표준 5/8인치 x 11 나사형 마운트가 일반적이지만 무거운 페이로드에는 특수 트라이브랙 마운트 또는 퀵 릴리스 어댑터가 필요한 경우가 많습니다. 이러한 인터페이스는 수직 이동 중 측면 미끄러짐을 완화해야 합니다. 상단 플레이트의 기계 가공 공차를 평가하십시오. 하중을 받는 경우 1밀리미터 미만의 미세한 유격도 센서 수준에서 막대한 각도 오류로 변환됩니다. 잠금 고정 나사가 있는 견고한 빌렛 알루미늄 플레이트는 고정밀 작업에 필요한 강성을 제공합니다.
스탬프가 찍힌 금속 상판을 완전히 피하십시오. 하중이 가해지면 구부러집니다. 두꺼운 CNC 가공 플랫폼이 필요합니다. 모터가 작동하면 초기 토크가 이 플레이트를 통해 직접 전달됩니다. 플레이트가 휘어지면 기구가 흔들리게 됩니다. 장비가 컬럼과 독립적으로 회전할 수 없도록 정준대에 3점 잠금 메커니즘을 활용하는 시스템을 찾으십시오. 연결은 절대적이어야 합니다.
도달 범위와 휴대성은 지속적인 긴장 속에 존재합니다. 최대 도달 범위는 3~5미터에 달하는 경우가 많아 시야 확보가 뛰어납니다. 그러나 이 확장된 높이는 더 긴 다리 부분과 더 높은 중앙 기둥이 필요합니다. 장치가 표준 다용도 차량이나 운송 케이스에 맞는지 확인하기 위해 접힌 길이를 평가하십시오. 다중 섹션 텔레스코픽 기둥은 더 높은 고도를 달성하지만 허용 오차가 증가합니다. 모든 관절과 잠금 고리는 잠재적인 굴곡 지점을 나타냅니다. 일반적으로 기둥 섹션이 더 적고 두꺼운 경우 수많은 얇은 섹션보다 더 나은 구조적 무결성을 제공합니다.
5미터에 달하지만 2미터까지 접히는 삼각대는 휴대성이 뛰어나지만 3~4개의 텔레스코픽 섹션에 의존할 가능성이 높습니다. 각 섹션에는 움직임이 가능하도록 약간의 간격이 있습니다. 완전히 확장되면 이러한 틈이 합쳐져 상단에 흔들림이 생깁니다. 2섹션 기둥은 본질적으로 더 단단하지만 접힌 길이가 더 길어 운송을 위해 맞춤형 루프 랙이 필요할 수 있습니다. 필요한 높이와 물류 운송 능력의 균형을 맞춰야 합니다.
내부 구동 메커니즘은 작동의 원활성을 결정합니다. 직접 구동 모터는 높은 토크를 제공하지만 무거울 수 있습니다. 웜 드라이브와 같은 기어 메커니즘은 탁월한 유지력을 제공하고 부하 시 백드라이빙에 자연스럽게 저항합니다. 랙 앤 피니언 또는 벨트 시스템은 더 빠른 리프팅 속도를 제공하지만 더 자주 장력 유지 관리가 필요할 수 있습니다. 초당 밀리미터로 측정되는 리프팅 속도는 기본 속도보다 부드러움을 우선시해야 합니다. 소프트 스타트 및 소프트 스톱 전자 제어 장치는 필수입니다. 이러한 기능은 모터 속도를 점진적으로 높이거나 낮추어 장비의 내부 보정 장치를 잘못 정렬할 수 있는 갑작스러운 관성 충격을 방지합니다.
웜 드라이브는 일반적으로 무거운 측량 탑재량에 선호되는 메커니즘입니다. 기어 기하학적 구조로 인해 웜 드라이브는 페이로드의 무게로 인해 뒤로 구동될 수 없습니다. 모터의 전원이 꺼지면 기어가 자동으로 제자리에 고정됩니다. 벨트 드라이브는 부드럽고 조용하지만 시간이 지남에 따라 늘어날 수 있으며 장력이 필요할 수 있습니다. 벨트가 끊어지면 탑재량은 전적으로 보조 비상 브레이크에 의존합니다. 항상 리프팅 속도보다 기계적 유지력을 우선시하십시오.
작업자가 상승 중에 잠재적인 추락 구역 밖에 있으면 작업자 안전이 향상됩니다. 유선 수동 제어 펜던트는 안정적이고 신호 방해에 대한 내성이 있지만 작업자를 삼각대에 묶어두게 됩니다. Bluetooth 또는 RF 주파수를 활용하는 무선 제어 시스템은 뛰어난 이동성을 제공합니다. 무선 옵션을 평가할 때 밀집된 도시 환경이나 활동적인 건설 현장에서의 간섭 저항을 고려하십시오. 모바일 앱 통합은 고급 원격 측정을 제공하지만 전용 물리적 리모컨이 더 나은 촉각 피드백을 제공하는 경우가 많습니다. 특정 수평 스캔 라인을 목표로 삼거나 구조 기준에 맞춰 정렬하려면 높이를 미세 조정하는 것이 필수적입니다.
고압 전력선이나 활성 기지국 근처에서 작업할 때 RF 간섭으로 인해 무선 리모컨 연결이 끊어질 수 있습니다. 이러한 환경에서는 유선으로 연결된 펜던트가 유일하게 신뢰할 수 있는 옵션입니다. 두 가지를 모두 제공하는 시스템을 찾으십시오. 간섭이 심한 구역을 위한 플러그인 케이블 백업을 통해 표준 작업을 위한 무선 리모컨의 자유를 원합니다. 리모콘에는 무거운 작업용 장갑을 낀 상태에서도 작동할 수 있는 크고 촉각적인 버튼이 있어야 합니다.
중력은 증가된 탑재량의 끊임없는 적입니다. 기계식 자동 잠금 브레이크는 모터가 정지하거나 전원이 차단되는 순간 작동되어야 합니다. 전자 슬립 클러치는 내부 기어링을 보호합니다. 상승하는 기둥이 머리 위 장애물에 부딪히면 클러치가 미끄러져 모터 소손과 구조적 좌굴을 방지합니다. 비상 정지 버튼은 리모콘과 메인 제어 하우징 모두에서 눈에 띄게 위치해야 합니다. 비상 정지 장치를 작동하면 즉시 구동 시스템의 전원이 차단되고 모든 기계식 제동 장치가 작동해야 합니다.
산업 시설 내부에서 스캐너를 들어올린다고 상상해 보십시오. 작업자가 간격을 잘못 판단하여 스캐너 상단이 강철 I빔에 부딪힙니다. 슬립 클러치가 없으면 모터는 계속해서 위쪽으로 밀립니다. 이렇게 하면 스캐너 하우징이 부서지거나 모터가 타거나 삼각대 전체가 뒤집어질 수 있습니다. 적절하게 보정된 슬립 클러치는 충격이 가해지는 즉시 드라이브를 분리하여 장비가 파손되는 것을 방지합니다.
열악한 현장 조건에서는 전기 시스템이 고장날 수 있습니다. 방전된 배터리, 절단된 케이블 또는 끊어진 퓨즈로 인해 고가의 장비가 공중 5m 상공에 묶여서는 안 됩니다. 수동 복구 재정의는 협상할 수 없는 기능입니다. 이 메커니즘에는 일반적으로 전자 드라이브를 우회하는 수동 크랭크 소켓이 포함됩니다. 작업자는 물리적인 힘을 이용해 탑재량을 안전하게 낮출 수 있습니다. 기둥이 너무 빨리 떨어지는 것을 방지하기 위해 수동 하강은 장비가 충격 손상 없이 지면으로 돌아올 수 있도록 기어가 맞춰진 상태로 유지되어야 합니다.
수동 오버라이드는 특별한 도구 없이도 접근 가능해야 합니다. 시스템이 정지되면 표준 소켓 렌치나 포함된 핸드 크랭크를 연결하고 즉시 장비를 내려놓을 수 있습니다. 초기 장비 평가 중에 이 기능을 테스트하십시오. 수동 크랭크에 과도한 힘이 필요하거나 덜컥거리는 느낌이 든다면 내부 기어링이 제대로 설계되지 않은 것입니다.
요(yaw)라고 알려진 비틀림 동작은 파노라마 3D 레이저 스캔에 치명적입니다. 스캐너가 회전함에 따라 삼각대 기둥의 비틀림 굴곡으로 인해 결과 점 구름이 휘게 됩니다. 다리 벌림 비율은 이러한 회전력에 대응할 수 있을 만큼 넓어야 합니다. 다리 잠금 장치와 기둥 잠금 고리는 절대 허용 오차 없이 고정되어야 합니다. 배치하기 전에 허용 가능한 풍하중 임계값을 설정하십시오. 강풍은 높은 악기에 돛 효과를 만듭니다. 바람이 제조업체의 정격 임계값을 초과하면 데이터 저하가 보장되며 설정을 낮춰야 합니다.
비틀림 강성을 최대화하려면 항상 삼각대 다리를 최대한 넓은 자세로 배치하십시오. 좁은 공간은 혼잡한 보도에서 공간을 절약할 수 있지만 안정성이 희생됩니다. 스캐너 헤드가 고속으로 회전하면 회전 관성이 발생합니다. 삼각대는 이 에너지를 흡수해야 합니다. 스캔 가장자리에 약간의 비틀림이나 정렬 불량이 나타나는 포인트 클라우드 데이터가 발견되면 삼각대가 회전 하중으로 휘어지고 있는 것입니다.
진동은 주변 환경과 내부 모터라는 두 가지 소스에서 발생합니다. 삼각대의 재료 과학에 따라 진동 흡수 계수가 결정됩니다. 튼튼한 알루미늄은 뛰어난 강성을 제공하지만 고주파 진동을 전달할 수 있습니다. 탄소 섬유 복합재는 미세 진동을 신속하게 완화하는 데 탁월하지만 충격 균열을 방지하려면 조심스럽게 취급해야 합니다. 내부 모터 진동은 상단 플레이트에서 격리되어야 합니다. 드라이브 샤프트와 장착 인터페이스 사이의 고무로 감쇠 마운트는 운송 중에 모터 고조파가 민감한 광학 센서에 도달하는 것을 방지합니다.
교통량이 많은 교량 데크에 설치하는 경우 콘크리트는 저주파 울림을 삼각대 다리로 직접 전달합니다. 알루미늄 다리는 진동을 악기까지 직접 전달합니다. 탄소 섬유 또는 무거운 유리 섬유 다리는 에너지가 상단 플레이트에 도달하기 전에 해당 에너지의 상당 부분을 흡수하고 분산시킵니다. 가장 자주 작업하는 환경에 따라 삼각대 재료를 선택하십시오.
기둥을 올리면 질량 중심이 이동합니다. 시스템은 전체 상승 과정 동안 수직과 수평을 유지해야 합니다. 편차가 있으면 측량 데이터에 각도 오류가 발생합니다. 고급 시스템은 정밀 가공된 가이드 레일을 활용하여 측면 드리프트를 방지합니다. 측량사는 측량 장비에 내장된 이중 축 보정기 모니터링에 의존해야 합니다. 수직 이동 전후에 전자 버블을 확인하면 상승 프로세스로 인해 설정이 수평에서 벗어나지 않았는지 확인할 수 있습니다. 자체 수정 레벨링 베이스는 이러한 지속적인 문제에 대한 자동화된 솔루션을 제공합니다.
엄격한 레벨링 프로토콜을 따르십시오. 삼각대를 베이스에서 수동으로 수평을 맞추세요. 기둥을 원하는 높이로 올립니다. 악기의 전자 레벨을 확인하십시오. 허용 범위를 벗어나면 기둥을 낮추고 베이스의 수평을 다시 맞춘 후 다시 시도해야 합니다. 페이로드가 올라간 동안 베이스 다리 길이를 조정하려고 시도하지 마십시오. 이로 인해 무게 중심이 위험하게 이동하고 전체 설정이 붕괴될 수 있습니다.
최대 높이 제한을 적용할 때 삼각대 다리만으로는 안정성을 보장할 수 없습니다. 높이, 탑재량 중량, 환경 바람 조건에 따라 2차 안정화가 필수가 됩니다. 가이 와이어 시스템은 기둥 상단을 지면에 고정하여 비틀림 강성과 바람 저항을 대폭 증가시킵니다. 중앙 기둥을 삼각대 다리에 연결하는 견고한 스트럿 버팀대는 또 다른 강화 층을 제공합니다. 가이잉 시스템을 배포하면 설정 시간이 단축되지만 데이터 품질 보장으로 인해 극한 고도에서 정밀 스캐닝하는 데 필요한 단계가 됩니다.
가이 와이어 시스템을 배치하려면 균일한 장력을 보장하기 위한 특정 단계가 필요합니다.
기둥을 대상 높이의 약 50%까지 올립니다.
세 개의 가이 와이어를 상단 플레이트의 지정된 앵커 링에 부착합니다.
기둥에서 45도 각도로 120도 간격으로 와이어를 땅에 꽂습니다.
기둥을 최종 높이까지 올려 와이어를 팽팽하게 당깁니다.
인라인 텐셔너를 사용하여 미세 조정을 수행하여 컬럼이 완벽한 수직 상태를 유지하도록 합니다.
전동 리프팅에는 강력한 전력 관리가 필요합니다. 통합된 리튬 이온 배터리는 케이블 없이 깔끔하게 작동하지만 용량 제한이 있습니다. 외부 12V 해양 배터리는 며칠 간의 프로젝트에 막대한 용량을 제공하지만 장비 로드아웃에 상당한 무게를 추가합니다. 직접 AC 전원은 장기적인 구조 모니터링에 이상적이지만 원격 지역에서는 거의 사용할 수 없습니다. 극한의 추위는 리튬 이온 성능을 급격히 저하시킵니다. 영하의 조건에서 작업하는 현장 직원은 모터가 무거운 탑재량을 들어올릴 만큼 충분한 토크를 유지할 수 있도록 핫스왑 가능한 전력 솔루션이나 추운 날씨의 배터리 예열 슬리브가 필요합니다.
영하의 온도에서 작업하는 경우 히터가 작동하는 트럭 운전실 내부에 예비 배터리를 보관하십시오. 차가운 물에 담근 리튬 이온 배터리는 유효 용량의 최대 50%를 손실하며 최대 부하에서 모터를 구동하는 데 충분한 전류량을 출력하지 못할 수 있습니다. 장비를 들어 올리기 직전에 따뜻한 배터리를 삼각대에 교체하십시오. 스캔이 완료되면 배터리를 당겨서 따뜻한 트럭에 반납하세요.
시스템의 실제 무게에는 삼각대, 모터, 배터리 및 제어 장치가 포함됩니다. 이 결합된 질량은 단일 운영자 배포 기능에 직접적인 영향을 미칩니다. 무거운 시스템에는 작업장 부상을 방지하기 위해 2인 리프팅 프로토콜이 필요합니다. 운송 옵션은 이 무게를 완화해야 합니다. 맞춤형 폼 인서트가 포함된 견고한 운송 케이스는 운송 중에 기계를 보호합니다. 통합된 휠 키트와 인체공학적 핸들을 사용하면 작업자는 측량을 시작하기 전에 지치지 않고 거친 지형을 횡단할 수 있습니다. 원격 프로젝트 현장으로 비행하는 승무원은 모든 리튬 이온 배터리가 엄격한 IATA 운송 규정을 준수하는지 확인해야 합니다.
완벽하게 장착된 전동 삼각대의 무게는 쉽게 30kg을 넘습니다. 진흙 투성이의 건설 현장을 가로질러 그것을 운반하는 것은 한 사람이 할 수 없는 일입니다. 모듈식 구성 요소로 분해되는 시스템을 찾으십시오. 메인 다리 어셈블리에서 모터 하우징과 배터리 팩을 분리할 수 있으면 시스템을 두 번에 걸쳐 운반할 수 있습니다. 이러한 모듈성은 등받이를 보호하고 운송 중 우발적인 낙하를 방지합니다.
측량은 흙, 진흙, 비 속에서 이루어집니다. 전동식 구성요소는 이러한 현실을 견뎌야 합니다. 일반적인 환경에 필요한 최소 IP(Ingress Protection) 등급을 정의합니다. IP54 등급은 가벼운 먼지와 물 튀김을 처리하는 반면, 폭우와 미세먼지 노출에는 IP65 이상이 필요합니다. 텔레스코픽 컬럼 씰에는 특별한 주의가 필요합니다. 연마성 작업 현장 먼지, 염수 또는 콘크리트 슬러리는 내부 씰을 빠르게 파괴할 수 있습니다. 승강 장치의 원활한 작동을 유지하려면 정기적인 청소와 제조업체의 유지 관리 일정 준수가 필요합니다.
더러운 컬럼을 철회하지 마십시오. 먼지가 많은 환경에서 작업한 경우 텔레스코픽 컬럼의 노출된 부분이 모래로 코팅됩니다. 컬럼의 전원을 끄면 그 모래가 와이퍼 씰을 지나 내부 기어링으로 끌려갑니다. 컬럼을 다시 넣기 전에 항상 깨끗하고 마른 극세사 천으로 컬럼을 닦아내십시오. 이 간단한 습관은 모터와 씰의 수명을 몇 년씩 연장해 줍니다.
전동식 엘리베이션 삼각대는 데이터 캡처 인프라의 중요한 부분입니다. 이는 광학 기기의 이론적 성능과 복잡한 작업 현장의 물리적 한계 사이의 격차를 해소합니다. 수동 리프팅 위험을 제거하고 높이에서 비교할 수 없는 안정성을 제공함으로써 이러한 시스템은 하드웨어를 보호하는 동시에 공간 데이터가 수학적으로 건전하게 유지되도록 보장합니다.
옵션을 평가할 때 무엇보다 동적 탑재량 용량과 기계적 안전 안전 장치를 우선시하십시오. 장비의 안전성이 보장되면 필요한 최대 높이, 비틀림 강성 및 환경 기후 등급을 기준으로 선택 사항을 필터링하십시오. 잘 어울리는 시스템은 기존 현장 작업 흐름에 원활하게 통합됩니다.
장비 선택을 마무리하려면 다음 단계를 수행하십시오.
모든 정준대 및 어댑터를 포함하여 가장 무거운 기기 구성의 정확한 동적 중량을 계산합니다.
팀이 일반적으로 직면하는 가장 가혹한 기상 조건에 대비하여 모터 및 제어 장치의 IP 등급을 확인하십시오.
실제 진동 감쇠 및 수직 추적 정확도를 테스트하려면 현장 시연을 요청하세요.
다음 배포를 위한 특정 장착 인터페이스 및 전원 관리 솔루션에 대해 논의하려면 당사에 문의하십시오 .
A: 대부분의 전문가급 전동 삼각대는 3~5미터 사이의 최대 높이를 제공합니다. 전문화된 중부하 모델은 최대 6m까지 도달할 수 있지만 일반적으로 3m를 초과하는 높이는 정확한 측량에 필요한 비틀림 강성을 유지하기 위해 보조 당김줄 버팀대가 필요합니다.
답: 그렇습니다. 고품질 전동 삼각대는 3D 레이저 스캐닝을 위해 특별히 설계되었습니다. 정밀 가공된 기둥, 견고한 다리 잠금 장치 및 진동 완화 재료를 활용하여 포인트 클라우드 등록 오류를 유발하는 미세한 움직임과 비틀림 굴곡을 방지합니다.
A: 동적 탑재량 용량은 제조업체마다 다르지만 중부하 작업용 모델은 일반적으로 15kg에서 30kg 사이를 안전하게 들어 올립니다. 모터의 부담을 방지하려면 항상 결합된 장비와 어댑터의 무게가 최대 동적 정격보다 훨씬 낮은지 확인하십시오.
A: 전문 시스템에는 전력 손실 시 즉시 작동하여 컬럼이 떨어지는 것을 방지하는 기계식 자동 잠금 브레이크가 있습니다. 그런 다음 작업자는 수동 복구 오버라이드 크랭크를 사용하여 장비를 다시 지면 수준으로 안전하게 낮출 수 있습니다.
A: 예. 많은 전동 삼각대가 역스캐닝을 지원합니다. 이를 위해서는 모터가 스캐너를 수직 샤프트나 맨홀로 조심스럽게 내릴 수 있도록 삼각대 헤드 아래에 장비를 단단히 부착하는 특수 현수식 장착 어셈블리가 필요합니다.
