현대 측량은 고정밀 3D 레이저 스캐너와 로봇 토탈 스테이션에 크게 의존합니다. 이러한 고급 장비는 활동적인 작업 현장에서 절대적인 안정성을 요구합니다. 설정 시간, 물리적 부담, 밀리미터 수준의 정확도가 일일 프로젝트 수익성을 직접적으로 좌우합니다. 반복적인 높이 조정으로 인해 엄청난 작동 마찰이 발생합니다. 측량사는 수동으로 무거운 탑재량을 최대 높이까지 올릴 때 신체적 피로, 시간 손실, 기둥 표류 및 미세 진동 위험에 직면합니다.

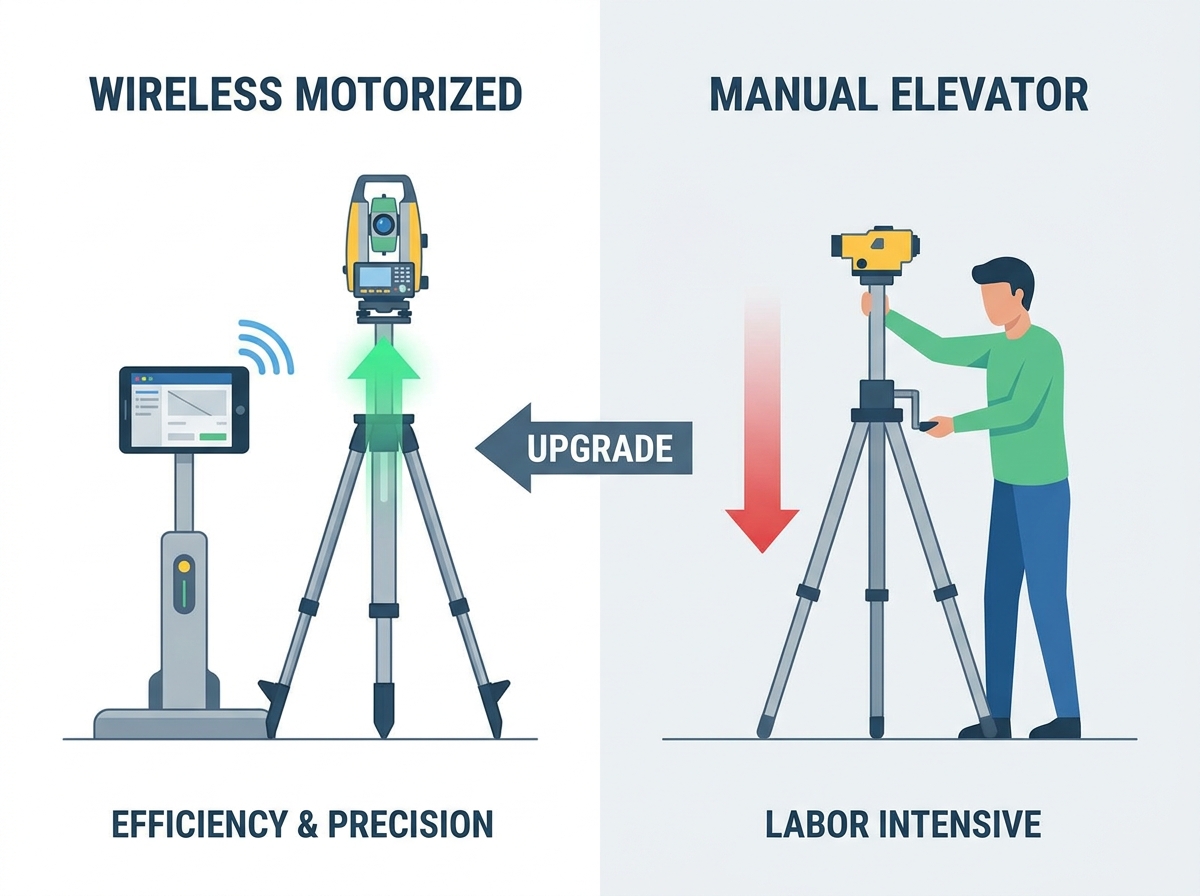

새로운 전동 솔루션과 비교하여 전통적인 수동 엘리베이터 삼각대를 평가하려면 실용적인 프레임워크가 필요합니다. 현장 요구 사항, 안전 프로필 및 운영 효율성에 따라 특정 프로젝트에 적합한 시스템이 결정됩니다. 이 가이드에서는 측량 작업 흐름을 최적화하고 하드웨어 투자를 보호하는 데 도움이 되는 수동 시스템과 전동 시스템을 비교합니다.
작업 흐름 속도: 전동식 삼각대는 스테이션별 설정 및 조정 시간을 크게 줄여 대용량 다중 설정 프로젝트(예: 실내 모바일 매핑, BIM 검증 및 터널링)에서 최고의 생산성 향상을 제공합니다.
탑재량, 정밀도 및 안정성: 수동 삼각대는 원격 환경에서 배터리 없이 안정적으로 리프팅을 제공하지만 물리적인 진동 위험과 수동 잠금 오류가 발생합니다. 전동 시스템은 높이 조정 중에 작업자의 접촉을 없애고 기기 교정을 보존합니다.
안전 및 인체공학: 무선 모터식 승강 삼각대가 통합되어 반복성 긴장 부상(RSI)과 무거운 장비를 어깨 높이 위로 들어올릴 때 발생하는 어깨 피로를 최소화합니다.
고도 삼각대는 공간 데이터 수집을 위한 중요한 기반 역할을 합니다. 기본 요구 사항에는 비틀림 강성, 풍하중 저항, 열팽창 안정성, 탑재량 용량 및 환경 탄력성이 포함됩니다. 삼각대는 위치를 완벽하게 유지해야 합니다. 어떤 움직임이라도 전체 데이터 세트를 손상시킵니다. 측량사는 고속도로 프로젝트의 느슨한 자갈부터 상업용 고층 건물의 매끄러운 콘크리트에 이르기까지 다양한 지형에서 절대 수준을 유지하기 위해 이러한 구조물을 사용합니다.
가벼운 광학 레벨에서 무겁고 민감한 3D 레이저 스캐너로 전환하면서 장비 요구 사항이 완전히 바뀌었습니다. 이제 엘리베이터 기둥은 잠재적인 물리적 고장의 중요한 지점이 되었습니다. 기계적 마모 또는 진동으로 인한 데이터 소음은 스캔 품질에 직접적인 영향을 미칩니다. 무거운 스캐너는 삼각대 섀시에 엄청난 아래쪽 힘을 가합니다. 이 무게는 기둥이나 잠금 메커니즘의 구조적 약점을 악화시킵니다.
수동 시스템과 전동 시스템 중에서 선택하는 것은 전략적 결정입니다. 이는 데이터 정확성, 직원 피로도, 기기 수명 및 일일 스캔 양에 영향을 미칩니다. 인체공학적 선호도는 단지 하나의 요소일 뿐입니다. 올바른 삼각대는 주요 장비 투자를 보호합니다. 또한 현장 직원이 설정 품질을 저하시키지 않고 긴 교대 근무 기간 동안 일관된 속도를 유지할 수 있도록 보장합니다.
다층 상업용 건물을 매핑하는 현장 직원의 일상을 생각해 보세요. 그들은 한 번의 교대조로 50~80가지 설정을 수행할 수 있습니다. 모든 설정에는 삼각대 수평 조정, 스캐너 장착, 기둥을 들어 올려 장애물 제거 및 고정이 필요합니다. 스캔 중에 삼각대 기둥이 1밀리미터라도 움직이면 결과 포인트 클라우드에 오류가 포함됩니다. 이러한 오류는 사무실 등록 과정에서 더욱 복잡해집니다. 결국 처음부터 완벽했어야 했던 데이터를 수정하는 데 몇 시간을 소비하게 됩니다.
우리는 활발한 건설 현장에서 이러한 현상을 끊임없이 목격합니다. 중장비는 지면 진동을 유발합니다. 풍하중이 스캐너 본체를 밀어냅니다. 삼각대는 이러한 힘을 흡수하고 완화해야 합니다. 약한 중앙 기둥은 소리굽쇠처럼 작동하여 진동을 스캐너의 보정 장치로 바로 증폭시킵니다. 이것이 승강 메커니즘의 기계적 설계가 그토록 중요한 이유입니다.
견고한 수동 삼각대는 표준 랙 앤 피니언, 웜 기어 또는 기어 구동 크랭크 메커니즘을 사용합니다. 이러한 기계적 구조는 간단한 리프팅 파워를 제공합니다. 운전자는 중앙 기둥을 따라 기어 트랙과 맞물리는 수동 크랭크를 돌립니다. 이 물리적 작용은 회전력을 수직 리프트로 변환합니다. 그런 다음 마찰 클램프 또는 잠금 칼라를 사용하여 기둥을 원하는 높이에 고정합니다.
수동 삼각대는 뚜렷한 작동상의 이점을 제공합니다. 전원에 대한 의존도가 전혀 필요하지 않습니다. 이는 며칠에 걸친 원격 야생 조사에서 무제한 현장 가동 시간을 보장합니다. 배터리나 전자 장치의 성능 저하 없이 극한의 온도를 견딜 수 있습니다. 친숙한 기계 설계로 현장 서비스가 간편해집니다. 필요한 경우 승무원은 현장에서 직접 기어를 청소하거나 윤활할 수 있습니다.
그러나 수동 시스템에는 눈에 띄는 작동 제한과 오류 모드가 있습니다. 작업자는 무거운 스캐너를 3미터가 넘는 높이까지 반복적으로 들어올릴 때 신체적 부담을 견뎌야 합니다. 과부하 상태에서 시간이 지남에 따라 기계적 백래시, 랙 벗겨짐 또는 기둥 미끄러짐이 발생할 수 있습니다. 수동 마찰 클램프를 잠그거나 잠금 해제하면 컬럼 이동이나 미세 진동이 발생할 위험이 있습니다. 조정 속도가 느려지면 매일 수십 개의 설정에 걸쳐 누적 시간 손실이 발생합니다.
수동 크랭킹의 기계적 현실을 분석해 보겠습니다. 핸들을 돌리면 삼각대에 측면 힘이 가해집니다. 부드럽게하려고해도 다리에 밀리고 당기고 있습니다. 부드러운 땅에서는 삼각대 포인트가 땅 속으로 더 깊이 들어가 레벨이 떨어질 수 있습니다. 그런 다음 스캔하기 전에 기기의 수평을 다시 맞춰야 합니다. 이로 인해 모든 설정에 몇 분이 추가됩니다.
또한 수동 삼각대의 기어 트랙이 노출됩니다. 먼지가 많은 환경에서 작업하는 경우 모래와 모래가 기어의 그리스에 달라붙습니다. 이는 시간이 지남에 따라 금속을 마모시키는 연삭 페이스트를 생성합니다. 결국 기어가 미끄러지기 시작합니다. 스캐너를 올리고 클램프를 잠근 후 컬럼이 장비 무게로 인해 몇 밀리미터 아래로 천천히 미끄러지는 것을 볼 수 있습니다. 이 드리프트는 스캔 등록을 망칩니다.
전동 시스템은 수동 크랭크를 내부 선형 액추에이터로 대체합니다. 이는 볼 스크류 또는 사다리꼴 리드 스크류 메커니즘을 활용합니다. 아키텍처에는 배터리 하우징, 전기 모터 차폐, RF 또는 Bluetooth 원격 제어 모듈이 포함됩니다. 이 디자인은 측량사가 장비와 상호 작용하는 방식을 완전히 바꿉니다. 물리적 힘이 아닌 디지털 인터페이스를 통해 고도를 관리합니다.
운영상 이점은 현장 효율성을 직접적으로 향상시킵니다. 진정한 핸즈프리 조정을 통해 측량사는 스캐너의 실시간 피드를 모니터링하면서 높이를 변경할 수 있습니다. 컬럼을 물리적으로 건드리지 않고도 최적의 가시성을 확보할 수 있습니다. 부드럽고 지속적인 수직 가속을 통해 수동으로 인한 흔들림이 제거됩니다. 이는 고가의 스캐너의 섬세한 내부 거울과 보정 장치를 보호합니다. 고급 높이 추적에는 정확하고 반복 가능한 높이 단계를 위해 디지털 인코더가 통합되어 있습니다. 이 시스템은 또한 오버헤드 크랭킹을 제거하여 인체공학적 위험을 완화합니다.
무선 모터식 고도 삼각대를 통합하면 특정 제한 사항이 발생합니다. 배터리 수명과 충전 계획에 대한 의존도가 엄격합니다. 추운 날씨에는 배터리 화학 성능이 떨어집니다. 노출된 전자 부품, 리모콘 및 액추에이터 씰은 극심한 습기, 먼지 또는 물리적 충격에 취약합니다. 현장 직원은 가동 중지 시간을 방지하기 위해 예비 전력을 주의 깊게 관리해야 합니다.
핸즈프리 측면은 전체 작업 흐름을 변화시킵니다. 제어점 위에 설정하는 것을 상상해 보십시오. 삼각대의 수평을 맞추고 스캐너를 장착한 다음 뒤로 물러납니다. 태블릿을 꺼내 스캐너에 연결합니다. 스캔 창의 일부를 차단하는 강철 빔을 발견했습니다. 삼각대로 돌아가서 기둥의 잠금을 해제하고, 크랭크를 올리고 잠근 다음 레벨을 다시 확인하는 대신 리모컨의 버튼을 누르기만 하면 됩니다. 스캐너가 부드럽게 올라갑니다. 빔이 사라질 때까지 태블릿에서 실시간 피드를 시청합니다. 즉시 스캔을 시작합니다.
이 작업 흐름은 레벨 이동을 유발하는 물리적 상호 작용을 제거합니다. 선형 액추에이터는 완벽한 수직 리프트를 제공합니다. 삼각대 다리에는 측면 힘이 가해지지 않습니다. 기기는 고도 변화 전체에 걸쳐 완벽하게 수평을 유지합니다. 이는 고정밀 작업에 있어서 큰 이점입니다.
잠금 메커니즘은 안정성을 결정합니다. 수동 마찰 클램프는 사용자가 가하는 힘에 의존합니다. 전동식 리드 스크류 액추에이터는 정적 자체 잠금력을 제공합니다. 그들은 무거운 중력 하중 하에서 백드라이브에 자연스럽게 저항합니다. 이러한 기계적 장점은 모터가 정지한 후에도 컬럼이 완벽하게 고정된 상태를 유지하도록 보장합니다. 장비에 부딪힐 수 있는 보조 물리적 잠금 장치를 적용할 필요는 없습니다.
비틀림 강성은 설치면 안정성에 영향을 미칩니다. 수동 크랭킹은 느슨한 토양이나 아스팔트에서 삼각대의 발판을 방해할 수 있습니다. 크랭크를 돌리는 데 필요한 물리적 노력은 측면 힘을 다리 아래로 전달합니다. 핸즈프리 조정은 이러한 방해를 방지합니다. 고속 레이저 스캐너 회전에는 엄격한 요 및 피치 토크 저항이 필요합니다. 두 삼각대 유형 모두 표준 회전 테스트를 통과해야 하지만 전동 장치는 설정 중에 사람이 유발하는 변수를 제거합니다.
안정성 특성을 직접 비교할 수 있습니다.
특징 | 수동 엘리베이터 삼각대 | 전동 고각 삼각대 |
|---|---|---|
잠금 장치 | 마찰 클램프 또는 잠금 칼라(미끄러지기 쉬움) | 자동 잠금 리드 나사(정적 고정) |
진동 소개 | 크랭킹 및 잠금 중에 높음 | 핸즈프리 조정 중 제로 |
레벨 방해 | 측면 크랭킹 힘으로 인해 자주 발생 | 수직 선형 작동으로 인해 드물게 발생 |
낙하 위험 | 클램프가 실패하거나 기어 스트립이 있는 경우 높음 | 기계식 나사 설계로 인해 낮음 |
리프팅 한계는 시스템마다 크게 다릅니다. 수동 삼각대 리프팅 용량은 인간의 체력과 크랭크 기어 비율에 의해 병목 현상이 발생합니다. 20kg의 스캐너를 들어 올리려면 상당한 노력이 필요합니다. 전동 삼각대는 높은 토크의 DC 모터를 사용합니다. 무거운 화물을 쉽게 들어올립니다. 이 힘은 승무원이 부피가 큰 장비를 다루는 방식을 변화시킵니다.
고강도 프로젝트에서는 지속적인 듀티 사이클이 중요합니다. 액추에이터에는 열적 한계가 있습니다. 여러 층을 스캔하는 프로젝트 중에 무거운 탑재물을 반복적으로 들어 올리면 열이 발생합니다. 프리미엄 전동 장치는 이러한 열 부하를 효과적으로 관리합니다. 수동 장치는 과열되지 않지만 작업자는 피로해집니다. 예상되는 일일 리프트 볼륨을 평가하면 어떤 시스템이 일관된 성능을 유지할 것인지 결정하는 데 도움이 됩니다.
무거운 로봇 토탈 스테이션이나 고급 레이저 스캐너를 장착할 경우 상단이 상당히 무거워집니다. 수동 크랭크를 사용하려면 중력과 싸워야 합니다. 손이 크랭크 핸들에서 미끄러지면 컬럼이 세게 부딪혀 매우 값비싼 장비가 파손될 수 있습니다. 전동 시스템은 상승과 마찬가지로 하강도 원활하게 제어합니다. 모터는 브레이크 역할을 하여 페이로드가 제어할 수 없을 정도로 떨어지지 않도록 합니다.
작업 흐름 모델링은 설정당 시간 차이를 정량화합니다. 하루에 50개의 스캔이 필요한 시나리오를 생각해 보십시오. 수동 크랭크 조정 및 물리적 레벨 점검에는 각 스테이션에서 몇 분이 소요됩니다. 스캐너의 태블릿에서 직접 제어되는 전동 장치는 중요한 시간을 절약해 줍니다. 이렇게 절약된 시간은 긴 교대 근무에 걸쳐 급속히 증가합니다.
정확한 수직 이동으로 대상이 없는 클라우드 간 등록이 단순화됩니다. 소프트웨어 알고리즘은 스캐너가 측면 또는 회전 변위 없이 수직으로 이동할 때 포인트 클라우드를 더 잘 정렬합니다. 수동 크랭킹은 종종 약간의 변화를 가져옵니다. 전동식 리프팅은 수직축을 그대로 유지합니다. 이러한 정확성은 사무실에서의 처리 시간을 줄여줍니다.
단일 설정에 대한 표준 작업 흐름 비교를 살펴보겠습니다.
수동 작업 흐름: 삼각대 수평 조정, 스캐너 장착, 컬럼 잠금 해제, 높이로 크랭크, 컬럼 잠금, 레벨 버블 다시 확인, 필요한 경우 다리 조정, 스캔 시작. (평균 소요시간 : 3~4분)
전동식 작업 흐름: 삼각대 수평 맞추기, 스캐너 장착, 뒤로 물러나기, 리모컨을 사용하여 컬럼을 원하는 높이로 올리고 스캔 시작하기. (평균 소요시간 : 1~2분)
설정당 2분을 절약하는 것은 그리 큰 일이 아닐 수도 있습니다. 하지만 하루에 50번의 설정을 곱하면 됩니다. 현장 시간을 1시간 30분 이상 절약할 수 있습니다. 이는 하루에 더 많은 스캔을 수행하고 프로젝트를 더 빠르게 완료하는 것으로 직접적으로 이어집니다.
IP(Ingress Protection)는 유지 관리 일정을 지정합니다. 노출되고 기름칠된 수동 기어는 먼지, 모래, 콘크리트 슬러리를 끌어당깁니다. 자주 청소해야 합니다. 전동 장치에는 밀봉된 전자 하우징이 있습니다. 일반적으로 IP54~IP65 등급을 갖습니다. 개방형 기어 트랙보다 환경 오염에 훨씬 더 잘 견딥니다.
열팽창은 수직 드리프트에 영향을 미칩니다. 탄소 섬유 기둥은 알루미늄보다 온도 변화에 더 잘 견딥니다. 이러한 안정성은 장시간의 야외 모니터링 세션 동안 매우 중요합니다. 영하의 온도는 전동 장치의 리튬 이온 배터리 효율을 감소시킵니다. 반대로 극한의 추위는 수동 장치의 윤활유를 경화시켜 크랭크하기 어렵게 만듭니다. 두 시스템 모두 특정한 방한 전략이 필요합니다.
무거운 토목 공사 현장에서 작업하는 경우 장비가 먼지와 진흙으로 뒤덮입니다. 수동 삼각대를 사용하려면 기어 트랙을 지속적으로 닦아야 합니다. 그렇지 않으면 기어가 묶이게 됩니다. 전동 삼각대는 기둥 내부의 리프팅 메커니즘을 포함합니다. 씰은 먼지를 막아줍니다. 하루가 끝나면 기둥 외부를 닦아내기만 하면 됩니다. 이를 통해 일일 유지 관리 요구 사항이 줄어들고 리프팅 장치의 수명이 연장됩니다.
전력 관리 프로토콜은 현장 가동 중지 시간을 방지합니다. 승무원을 위한 엄격한 지침을 설정하십시오. 가능한 경우 기존 GPS 또는 GNSS 장비로 배터리 플랫폼을 표준화합니다. 듀얼 베이 차량 충전기를 활용하세요. 대용량 외부 보조 배터리를 휴대하세요. 적절한 전력 공급을 통해 전동 삼각대는 교대 근무 내내 중단 없이 작동할 수 있습니다.
현장 채택에는 표준 운영 절차가 필요합니다. 승무원은 새로운 기술에 저항할 수 있습니다. 운송 중 물리적 손상은 실제 위험입니다. 특화된 운송 사례를 구현합니다. 퀵 릴리스 장착 플레이트를 사용하십시오. 직원들에게 적절한 청소 및 취급 방법을 교육하십시오. 명확한 SOP는 장비를 보호하고 여러 팀에서 일관된 사용을 보장합니다.
원격 지역에서의 전자 고장은 심각한 위험을 초래합니다. 액추에이터 고장 또는 차량에서 배터리 수명이 다하면 생산이 중단됩니다. 수동 오버라이드 드라이브를 갖춘 전동 모델을 선택하여 이 문제를 완화하십시오. 백업 수동 크랭크는 중요한 안전 장치를 제공합니다. 정전이 되더라도 승무원은 전통적인 방법을 사용하여 측량을 완료할 수 있습니다.
전동 삼각대를 도입할 때는 교육이 매우 중요합니다. 측량사는 장비를 수동으로 다루는 데 익숙합니다. 모터가 작동하도록 훈련시켜야 합니다. 배터리 충전 주기를 이해해야 합니다. 필요한 경우 수동 오버라이드를 작동하는 방법을 알아야 합니다. 적절한 교육을 통해 장비를 올바르게 사용하고 우발적인 손상을 방지할 수 있습니다.
수동 및 전동식 높이 삼각대 중에서 선택하는 것은 현장 조건, 일일 설정 용량, 탑재량 무게, 정확도 요구 사항 및 사용 가능한 전원 지원에 따라 달라집니다.
수동 엘리베이터 삼각대는 원격 프로젝트, 저주파 높이 조정 및 배터리 신뢰성이나 전자 내구성이 문제가 될 수 있는 환경에서 여전히 실용적입니다. 전동 시스템은 빈번한 위치 변경, 무거운 페이로드 처리, 기기 레벨 및 교정에 대한 최소한의 방해가 필요한 집중적인 스캐닝 작업 흐름에 더 적합합니다. 핸즈프리 수직 이동은 작업자의 피로, 설정 시간, 진동 및 등록 오류를 줄일 수 있습니다.
따라서 결정은 장비 가격만 고려하기보다는 전체적인 작업 흐름 효율성을 고려해야 합니다. 선택하기 전에 탑재량 용량, 구조적 견고성, 환경 보호, 배터리 관리, 수동 오버라이드 기능 및 유지 관리 요구 사항을 모두 평가해야 합니다. 최고의 시스템은 안정적인 측정을 유지하면서 안전하고 반복 가능하며 생산적인 현장 작업을 지원하는 시스템입니다.
A: 표준 페이로드 범위는 일반적으로 10kg에서 25kg 사이입니다. 정확한 용량은 내부 선형 액추에이터 사양과 모터의 토크 등급에 따라 다릅니다. 무거운 3D 레이저 스캐너를 장착하기 전에 항상 제조업체의 최대 하중 제한을 확인하십시오.
A: 대부분의 전문 전동 삼각대에는 안전 장치가 포함되어 있습니다. 수동 오버라이드 드라이브나 백업 핸드 크랭크를 특징으로 하는 경우가 많습니다. 이를 통해 측량사는 장비를 안전하게 낮추고 교체 배터리가 설치될 때까지 수동으로 작업을 계속할 수 있습니다.
A: 일반적으로 완전 방수보다는 내후성이 뛰어납니다. 대부분의 장치는 IP54~IP65 등급을 갖습니다. 즉, 모든 방향에서 먼지 유입과 저압 물 분사로부터 보호되므로 비에는 적합하지만 침수에는 적합하지 않습니다.
A: 아니요. 전문 측량 삼각대는 차폐된 전기 모터와 절연된 전자 하우징을 사용합니다. 센서 데이터를 방해할 수 있는 전자기 간섭을 발생시키지 않고 매우 민감한 장비 아래에서 작동하도록 특별히 설계되었습니다.
A: 영하의 온도는 리튬 이온 배터리 효율성을 크게 감소시킬 수 있으며 때로는 용량이 최대 50%까지 떨어질 수 있습니다. 검사원은 즉시 작동이 필요할 때까지 따뜻한 주머니나 차량 운전실에 예비 배터리를 보관하여 이를 완화합니다.
A: 페어링 프로토콜에 따라 다릅니다. 표준 리모컨은 Bluetooth 또는 RF를 통해 일대일로 페어링됩니다. 그러나 복잡한 모니터링 설정을 위해 설계된 고급 시스템은 여러 삼각대를 단일 컨트롤러 또는 태블릿 인터페이스에 네트워크로 연결할 수 있습니다.
A: 프리미엄 전동 모델에는 컨트롤러 화면에 정확한 높이 판독값을 제공하는 통합 디지털 인코더가 있습니다. 표준 모델의 경우 측량사는 지상에서 지정된 기기 측정 표시까지 수동 측정 테이프를 사용합니다.
