측량에 있어서 정확하고 신뢰할 수 있는 측정을 얻으려면 올바른 장비를 선택하는 것이 필수적입니다. 측량 프리즘은 전자 거리 측정 성능에 핵심적인 역할을 합니다.
(EDM) 시스템은 EDM 장비의 신호를 장치로 다시 반사합니다. 측량 프리즘의 두 가지 일반적인 유형은 실버 코팅 프리즘과 코팅되지 않은(TIR) 프리즘이며, 각각은 현재 측량 작업에 따라 뚜렷한 이점을 제공합니다.
이 가이드는 실버 코팅 TIR 프리즘과 코팅되지 않은 TIR 프리즘의 차이점을 조사하여 측량 요구 사항에 가장 적합한 옵션을 선택하는 데 도움이 되는 통찰력을 제공합니다.

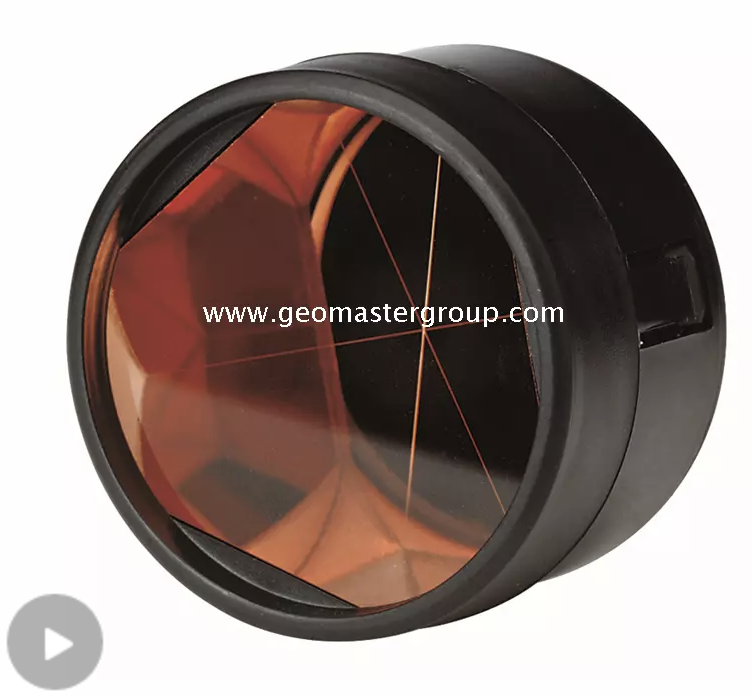

측량 프리즘은 거리를 측정하기 위해 EDM 장비와 함께 사용되는 광학 장치입니다. 프리즘은 EDM 장치에서 방출된 광 신호를 장비로 반사하여 정확한 거리 계산을 가능하게 합니다. 측량 프리즘은 다양한 디자인으로 제공되지만 측량 용도에 사용되는 두 가지 주요 유형은 실버 코팅 프리즘과 코팅되지 않은(TIR) 프리즘입니다.
프리즘의 재료 코팅은 반사율, 성능 및 내구성에 있어 중요한 역할을 합니다. 실버 코팅 프리즘은 높은 반사율로 알려져 있어 장거리 및 고정밀 측량에 적합합니다. 반면, 코팅되지 않은 TIR 프리즘은 프리즘의 기하학적 구조에 의존하여 EDM 신호를 반영하므로 일상적인 측량 작업에 더욱 내구성이 있고 비용 효율적인 옵션을 제공합니다.
은 코팅 프리즘의 주요 이점은 뛰어난 반사율에 있습니다. 은 코팅을 통해 이러한 프리즘은 EDM 시스템에 사용되는 적외선의 최대 98%를 반사할 수 있습니다. 이러한 높은 반사율 덕분에 EDM 신호가 효율적으로 장비로 다시 반사되어 장거리에 걸쳐 정확한 측정이 가능해집니다. 실버 코팅 프리즘은 고정밀 측량 및 최고 수준의 성능이 필요한 작업에 이상적입니다.
● 반사율: 실버 코팅은 탁월한 신호 반환을 제공하여 신호 손실을 최소화하고 강력하고 정확한 판독을 보장합니다.
● 장거리: 반사율이 높기 때문에 은도금 프리즘은 장거리 측정에 이상적이며 수 킬로미터에 걸친 정확도를 보장합니다.
● 정확성: 반사율이 뛰어난 은도금 프리즘은 측지 측량 및 정밀도가 중요한 기타 작업에 선호되는 선택입니다.
은도금 프리즘은 뛰어난 반사율을 제공하지만 유지 관리 문제가 있습니다. 은은 반응성 물질이므로 습기, 염분 또는 가혹한 환경 조건에 노출되면 산화되거나 변색되기 쉽습니다. 변색은 프리즘의 반사율을 감소시키고 프리즘 성능에 부정적인 영향을 미칠 수 있습니다. 이 문제를 완화하기 위해 은도금 프리즘은 종종 보호 코팅이 필요하거나 사용하지 않을 때 보호 케이스에 보관해야 합니다.
● 변색: 은 코팅은 시간이 지남에 따라 변색되어 프리즘의 반사율이 감소할 수 있습니다.
● 유지 관리: 실버 코팅 프리즘의 성능을 유지하려면 정기적인 청소와 보호 코팅이 필요한 경우가 많습니다. 이러한 프리즘을 유지하지 못하면 측정이 부정확해질 수 있습니다.
반사율이 높기 때문에 은도금 프리즘은 고정밀 측량 작업과 장거리 측정에 사용됩니다. 이 프리즘은 일반적으로 다음 분야에 사용됩니다.
● 측지 측량: 측지 측량에서는 고정밀, 장거리 측정이 필수적입니다. 측지 측량에서는 약간의 편차라도 심각한 오류로 이어질 수 있습니다.
● 지형 매핑: 상세한 지도를 만들 때 정확성을 위해서는 정확한 거리 측정이 중요합니다.
● 장거리 모니터링: 은도금 프리즘은 인프라 이동이나 대규모 토지 변화를 모니터링하는 데 이상적입니다.
코팅되지 않은 프리즘은 내부 전반사(TIR)를 사용하여 EDM 신호를 반사합니다. 실버 코팅 프리즘과 달리 코팅되지 않은 프리즘에는 반사 코팅이 없습니다. 대신, 프리즘의 내부 기하학적 구조는 외부 표면 처리 없이 빛이 반사되도록 보장합니다. 코팅되지 않은 프리즘의 반사율은 은도금 프리즘보다 낮지만 여전히 많은 일상적인 측량 작업에 적절한 성능을 제공합니다.
● 반사율: 코팅되지 않은 프리즘은 빛의 약 80-85%를 반사합니다. 이는 대부분의 일상적인 측량 작업에는 충분하지만 장거리 또는 고정밀 응용 분야에는 적합하지 않습니다.
● 중거리: 이 프리즘은 높은 반사율이 그다지 중요하지 않은 단거리 및 중거리 측정에 더 적합합니다.
● 비용 효율성: 비코팅 프리즘의 주요 장점 중 하나는 일반적으로 실버 코팅 프리즘보다 가격이 저렴하다는 것입니다. 측량 작업에 최대 반사율이 필요하지 않은 경우 코팅되지 않은 프리즘이 비용 효율적인 솔루션을 제공합니다.
코팅되지 않은 프리즘의 주요 장점 중 하나는 내구성입니다. 반사 코팅이 없는 이 프리즘은 부식과 변색에 더 강하므로 유지 관리가 덜 필요한 옵션입니다.
● 부식 저항성: 코팅되지 않은 프리즘은 환경 저하에 덜 취약하며 열악한 조건에서도 더 나은 성능을 발휘합니다. 습기, 염분 및 기타 부식성 요소에 강합니다.
● 낮은 유지 관리: 실버 코팅 프리즘과 달리 코팅되지 않은 프리즘은 유지 관리가 훨씬 덜 필요합니다. 변색이 발생하지 않으며 가끔씩 청소하면 작동 상태를 유지하기에 충분합니다.
코팅되지 않은(TIR) 프리즘은 일상적인 측량 작업과 중간 범위 측정에 이상적입니다. 일반적으로 다음 용도로 사용됩니다.
● 건설 측량: 건설 현장이나 토지 개발 중 거리를 측정합니다.
● 지역 토지 측량: 단거리가 포함된 부동산이나 토지를 측량하는 데 적합합니다.
● 유지 관리가 적은 환경: 이 프리즘은 도시 지역이나 평평한 지형과 같이 최대 반사율보다 내구성이 더 중요한 환경에 매우 적합합니다.
은 코팅과 TIR(전면 반사)은 모두 광학에서 높은 반사율을 달성하기 위해 사용되는 방법으로, 각각은 서로 다른 물리적 원리에 의존하며 특정 응용 분야에 맞게 뚜렷한 장점과 단점을 제공합니다.
은 코팅에는 거울이나 프리즘과 같은 기판에 얇은 금속 층을 증착하는 작업이 포함됩니다. 주요 이점은 가시광선 및 적외선 스펙트럼(일반적으로 500nm~20μm) 전반에 걸쳐 고성능을 제공하는 광대역 반사율입니다. 보호된 은 코팅은 높은 반사율(95-99%)을 달성할 수 있으며 복잡한 곡선 모양을 포함하여 거의 모든 광학 표면에 적용할 수 있으므로 상당한 설계 유연성을 제공합니다. 이를 통해 다양한 광학 설계가 가능해졌습니다. 그러나 은은 공기, 습기 및 유황에 노출되어 변색 및 부식되기 쉽기 때문에 내구성을 보장하고 청소가 가능하도록 보호 유전체 오버코트를 사용해야 합니다. 재료와 필요한 보호 기능으로 인해 알루미늄 코팅과 같은 단순한 대안보다 비용이 더 높은 경우가 많습니다.
대조적으로, 내부 전반사(TIR)는 밀도가 높은 광학 매질(예: 유리) 내에서 이동하는 빛이 임계각보다 큰 각도로 밀도가 낮은 광학 매체(예: 공기)와의 경계면에 부딪힐 때 발생합니다. TIR의 주요 장점은 빛 손실을 최소화하는 거의 완벽한 이론적 효율성(100% 반사)입니다. 반사는 내부에서 발생하기 때문에 반사 표면이 환경으로부터 보호되어 습기, 부식 및 마모에 대한 뛰어난 내구성과 안정성을 제공합니다. 이 원리는 쌍안경의 프리즘에 널리 사용되며 광섬유의 기본입니다. TIR의 한계는 기하학적 제약입니다. 이는 특정 입사각과 중간 굴절률이 특정 기하학(일반적으로 프리즘 모양) 내에서 충족되는 경우에만 작동합니다. 이는 디자인 보편성을 제한합니다. 적용 가능한 경우 TIR은 금속 코팅 공정이 필요하지 않으므로 비용 효율성이 더 높은 경우가 많습니다.
요약하자면, 광대역, 높은 유연성의 반사율이 필요하거나 비평면 거울을 사용해야 하는 경우 보호된 은 코팅을 선택하십시오. 최대 효율과 최고의 내구성이 가장 중요할 경우 내부 전반사(TIR)를 선택하고 임계 각도 조건을 충족하는 프리즘 형상을 사용하여 시스템을 효과적으로 설계할 수 있습니다.
특징 | 은도금 프리즘 | 코팅되지 않은(TIR) 프리즘 |
반사율 | 높음(최대 98%) | 보통 (80-85%) |
범위 | 장거리, 고정밀 애플리케이션 | 중거리 애플리케이션 |
내구성 | 변색 및 부식이 발생하기 쉽습니다. | 내구성이 뛰어나고 환경 요인에 강함 |
유지 | 정기적인 청소와 보호가 필요합니다. | 낮은 유지보수 |
비용 | 더 비싸다 | 더 저렴한 |
이상적인 사용 사례 | 장거리, 고정밀 측량 | 일상적인 중거리 측량 |
특정 요구 사항에 적합한 측량 프리즘을 선택하려면 정밀도, 환경 조건, 예산 및 범위를 포함한 여러 요소를 평가해야 합니다. 실버 코팅 프리즘과 코팅되지 않은(TIR) 프리즘 중에서 선택할 때 고려해야 할 사항을 자세히 살펴보겠습니다.
프로젝트에서 측지 측량이나 고정밀 모니터링과 같이 장거리에 대한 고정밀 측정이 필요한 경우 은도금 프리즘이 최선의 선택입니다. 실버 코팅 프리즘은 뛰어난 반사율을 제공하므로 장거리 측정 및 고정밀 작업에 이상적입니다.
반면, 프로젝트에 가장 높은 반사율이 필수적이지 않은 중간 범위 측정이 필요한 경우 코팅되지 않은 TIR 프리즘이면 충분합니다. 이 프리즘은 극도의 정밀도보다 비용 효율성과 내구성이 더 중요한 일상적인 작업에 이상적입니다.
조사 지역의 환경적 요인을 고려하십시오. 귀하의 작업이 혹독한 기상 조건이나 부식성 환경(예: 해안 지역 또는 습도가 높은 지역)에 노출될 경우 부식에 대한 저항성과 유지 관리 필요성이 적기 때문에 코팅되지 않은 TIR 프리즘이 더 나은 선택입니다.
그러나 측량이 보다 통제된 환경이나 온화한 기후에서 수행되고 최대 반사율이 필요한 경우 은 코팅 프리즘이 더 나은 성능을 제공합니다.
장비를 선택할 때 비용은 항상 중요한 요소이며 측량 프리즘도 예외는 아닙니다. 실버 코팅 프리즘은 탁월한 성능을 제공하면서도 뛰어난 반사율과 사용된 고급 소재로 인해 일반적으로 가격이 더 비쌉니다. 측량 작업에 높은 정밀도가 필요한 경우 은 코팅 프리즘에 투자하는 것이 추가 비용을 지불할 가치가 있습니다.
은도금 프리즘 비용
● 실버 코팅 프리즘은 일반적으로 알루미늄 코팅 프리즘에 비해 초기 비용이 더 높습니다. 이는 은이 장거리 측정 및 고정밀 작업에 필수적인 가장 높은 반사율을 제공하기 때문입니다. 측지 측량과 같이 극도의 정확성이 요구되는 프로젝트를 수행하는 경우 은 코팅 프리즘에 투자하면 최상의 결과를 얻을 수 있습니다.
● 그러나 실버 코팅 프리즘은 유지 관리가 더 필요할 수 있다는 점을 고려하는 것이 중요합니다. 변색을 방지하기 위해 정기적으로 청소하고 잠재적인 재코팅을 수행하면 장기적인 비용이 추가될 수 있습니다. 그럼에도 불구하고 고정밀 측량을 위한 탁월한 투자로 남아 있습니다.
코팅되지 않은 TIR 프리즘의 비용
● 코팅되지 않은 프리즘은 일반적으로 더 저렴하고 비용 효율적입니다. 일상적인 측량 및 중거리 측정에 충분한 성능을 제공하므로 정밀도가 여전히 중요하지만 그다지 중요하지는 않은 표준 응용 분야에 탁월한 선택입니다. 예산이 부족한 측량 회사나 전문가에게 코팅되지 않은 프리즘은 성능 저하 없이 좋은 가치를 제공합니다.
● 코팅되지 않은 프리즘은 내구성이 더 뛰어나고 유지 관리가 덜 필요하므로 특히 최고 수준의 반사율이 필요하지 않은 측량사에게 장기간 사용하기에 더 경제적인 솔루션이 될 수 있습니다.
지형 조사 또는 대규모 측지 측정과 같은 장거리 측정의 경우 은 코팅 프리즘은 높은 반사율과 넓은 거리에서 신호 강도를 유지하는 능력으로 인해 최고의 성능을 제공합니다. 짧은 측량이나 중간 범위 측정의 경우 코팅되지 않은 프리즘은 보다 저렴한 가격으로 충분한 성능을 제공합니다.
주요 차이점은 반사율에 있습니다. 실버 코팅 프리즘은 더 높은 반사율(최대 98%)을 제공하므로 장거리 고정밀 측량에 이상적입니다. 코팅되지 않은 프리즘은 내부 전반사를 사용하며 일상적인 중간 범위 작업에 적합합니다.
예, 실버 코팅 프리즘은 변색과 부식을 방지하기 위해 정기적인 청소와 보호가 필요합니다. 코팅되지 않은 프리즘에 비해 유지 관리가 더 필요합니다.
코팅되지 않은 프리즘은 중간 범위 측정에 더 적합합니다. 장거리 측정의 경우 더 나은 반사율과 정확도를 위해 은도금 프리즘을 권장합니다.
프로젝트에 고정확도 및 장거리 측정이 필요한 경우 은도금 프리즘을 선택하십시오. 일상적 또는 중간 범위 측량의 경우 코팅되지 않은 TIR 프리즘이 더 비용 효율적이고 내구성이 뛰어납니다.
프로젝트 요구 사항을 충족하도록 설계된 다양한 고품질 측량 프리즘을 보려면 Geomaster를 방문하세요.
실버 코팅 프리즘과 코팅되지 않은(TIR) 프리즘 중에서 선택할 때 결정은 주로 프로젝트의 특정 요구 사항에 따라 달라집니다. 작업에 고정밀 측정, 장거리 측량 및 최고의 반사율이 필요한 경우 은 코팅 프리즘이 최선의 선택입니다. 그러나 일상적인 측량 작업, 중거리 측정, 내구성과 낮은 유지 관리가 중요한 환경의 경우 코팅되지 않은 TIR 프리즘이 비용 효율적인 솔루션을 제공합니다.
