현실 캡처의 숨겨진 운영 비용은 종종 간과되는 단일 변수, 즉 최적이 아닌 3D 레이저 스캐너 배치에서 비롯됩니다. 현장 직원이 활동적인 건설 현장, 밀집된 MEP 설치 또는 다층 시설과 같은 복잡한 환경에서 고정된 표준 높이 삼각대에 의존하면 의도치 않게 복합 비용이 발생합니다. 고정된 고도는 데이터 그림자와 열악한 입사각을 생성합니다. 이러한 물리적 제한으로 인해 전반적인 데이터 세트 충실도가 저하되고, 포인트 클라우드 등록이 복잡해지며, 측량자가 누락된 형상을 캡처하기 위해 과도한 스캔 스테이션을 실행하거나 비용이 많이 드는 현장 재스캔을 수행해야 합니다.
전문적인 리얼리티 캡처를 위해서는 동적 높이 조정이 필수입니다. 고정 또는 수동 크랭크 시스템에서 조정 가능한 모터식 높이 삼각대 로 전환하는 것은 가상 설계 및 건설 관리자와 측량 회사에게 중요한 업그레이드를 의미합니다. 스캐너의 정확한 높이를 제어함으로써 운영자는 폐색 영역을 제거하고, 시선을 최적화하며, 최신 디지털 트윈 워크플로우에 필요한 고정확도, 대용량 공간 데이터를 확보합니다.

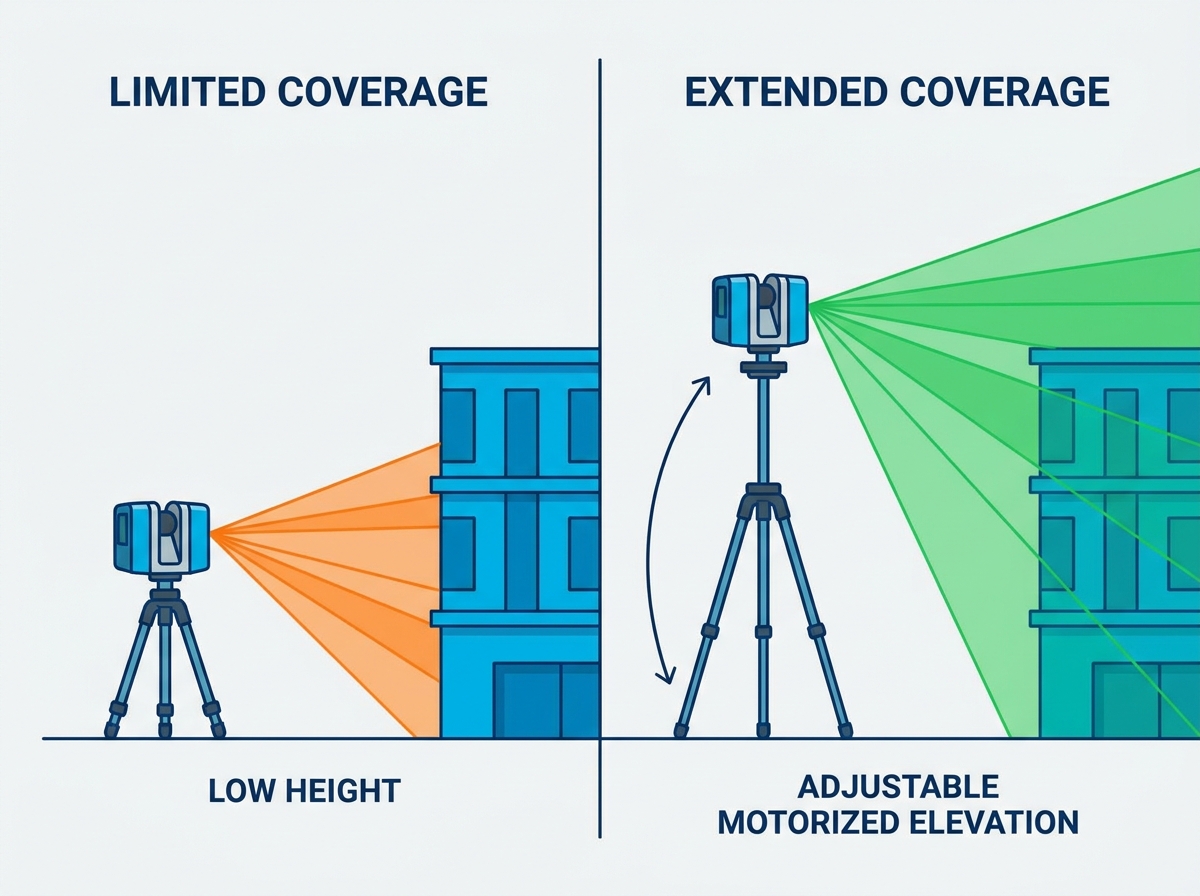

높이에 따라 적용 범위가 결정됩니다. 스캐너를 높이면 입사각이 변경되어 바닥의 장애물과 복잡한 머리 위 기하학적 구조로 인해 발생하는 데이터 그림자가 크게 줄어듭니다.
안정성은 정확성과 동일합니다. 스캐너 높이를 늘리면 비틀림 및 진동 위험이 발생합니다. 편향 완화는 밀리미터급 포인트 클라우드 등록에 대해 협상할 수 없습니다.
전동 효율성: 조절 가능한 전동 높이 삼각대는 신체적 피로를 줄이고, 스캔 스테이션 간 설정 시간을 가속화하며, 위험하거나 제한된 환경에서 보다 안전한 데이터 캡처를 가능하게 합니다.
대상 가시성 및 등록: 스캐너를 높이면 등록 대상(구체 및 체커보드)에 대한 가시선이 향상되어 클라우드 간 및 대상 기반 정렬 중에 더 강력한 기하학적 제약이 보장됩니다.
ROI는 스캔 감소와 관련되어 있습니다. 동적 고도 시스템의 주요 재정적 수익은 전체 사이트 범위를 달성하는 데 필요한 총 설정 수를 줄이는 데서 비롯됩니다.
현실 캡처의 성공은 완전한 공간 범위, 최소한의 데이터 노이즈, 엄격한 등록 허용 오차라는 세 가지 기본 기준에 달려 있습니다. 스캐너 고도는 세 가지 지표 모두의 성능을 직접적으로 나타냅니다. 스캐너가 표준 사람의 눈높이에서 작동할 때 매우 제한된 관점에서 환경과 상호 작용합니다. 이러한 제한으로 인해 운영자는 포괄적인 적용 범위에 대한 필요성과 사이트의 물리적 제약 사이에서 균형을 유지해야 합니다. 데이터 품질이 저하되거나 현장 일정이 늘어나는 경우가 많습니다. 데크에서 1.5m 떨어진 곳에서 기계실을 스캔하면 덕트 상단과 행거를 놓칠 수 있습니다. 천장 근처에서 무슨 일이 일어나고 있는지 보려면 스캐너를 다섯 번 더 움직여야 합니다.
레이저 스캐닝의 기하학적 구조는 기본적으로 입사각과 연관되어 있습니다. 레이저 펄스가 가파르고 얕은 각도로 표면에 닿으면 레이저 빔의 발자국이 늘어납니다. 이 신장은 점 밀도를 감소시키고 노이즈를 증가시킵니다. 이는 정확한 모서리나 표면 편차를 추출하는 것을 거의 불가능하게 만듭니다. 평탄도를 위해 콘크리트 슬래브를 모델링하려는 경우 얕은 각도로 인해 소프트웨어가 해석하기 어려운 모호한 데이터가 제공됩니다.
스캐너를 올리면 이 형상이 근본적으로 변경됩니다. 센서를 올리면 머리 위 MEP 시스템, 구조용 강철 및 드롭 천장에 대한 입사각이 더욱 수직이 됩니다. 수직 타격은 더 좁은 빔 설치 공간, 더 깨끗한 반환 신호 및 훨씬 더 높은 포인트 밀도를 보장합니다. 최적화된 입사각은 표면 반사율과 강도 반환 값을 향상시킵니다. 이러한 강도 값은 포인트 클라우드 소프트웨어의 재료 분류 및 특징 추출과 같은 자동화된 후처리 작업을 구동합니다. 강철 빔에서는 선명한 가장자리를, PVC 파이프에서는 명확한 정의를 얻을 수 있습니다.
지상의 혼란은 완전한 데이터 캡처를 파괴합니다. 기계, 임시 건축 자재, 갱 박스, 칸막이 벽은 막대한 데이터 공백을 생성합니다. 우리는 이것을 그림자라고 부릅니다. 레이저 스캐너에는 직접적인 가시선이 필요하기 때문에 센서와 대상 표면 사이의 모든 물체는 레이저 펄스를 차단합니다. 포인트 클라우드에 빈 공간이 생깁니다.
데이터 섀도우의 길이는 스캐너의 높이, 장애물의 높이, 장애물 사이의 거리에 따라 수학적으로 결정됩니다. 높은 장애물 뒤에 있는 낮은 스캐너 높이로 인해 길고 광대한 그림자가 생성됩니다. 스캐너의 고도를 높이면 작업자는 지상의 어수선한 부분을 효과적으로 살펴볼 수 있습니다. 삼각대를 새 위치로 이동할 필요 없이 폐색 영역을 대폭 축소하고 장애물 뒤의 형상을 캡처합니다. 이 단일 조정으로 혼잡한 작업 현장에서 현장 시간을 절약할 수 있습니다.
스캐너를 높이면 적용 범위 문제가 해결되지만 복잡한 기계적 문제가 발생합니다. 마스트를 확장하면 무게 중심이 변경됩니다. 이는 외부 힘에 대한 페이로드의 민감성을 증가시킵니다. 풍하중, 중장비로 인한 주변 지면 진동, 스캐너 자체의 고속 회전 거울에 의해 생성된 미세 비틀림 등이 모두 확장된 기둥에 작용합니다. 고속으로 회전하는 스캐너는 놀라운 양의 회전력을 생성합니다.
삼각대 마스트의 강성이 부족하면 이러한 힘으로 인해 센서 수준에서 미세 진동이 발생합니다. 밀리미터급 스캐닝의 경우 아주 조금만 휘어져도 거시적인 등록 오류가 발생합니다. 이러한 오류는 이중벽, 잘못 정렬된 배관, 품질 관리 검사에 실패하는 퍼지 포인트 클라우드 등으로 나타납니다. 견고한 엔지니어링을 통한 편향 완화는 확장된 높이에서 작동할 때 타협할 수 없습니다. IMU를 행복하게 유지하려면 견고한 베이스와 견고한 마스트가 필요합니다.
장착 하드웨어의 발전을 이해하면 최신 고도 시스템을 평가하는 데 필요한 기준이 제공됩니다. 각 범주는 스캐닝 환경의 특정 요구 사항에 따라 뚜렷한 장점과 제한 사항을 제공합니다. 현장 직원은 어떤 도구가 작업에 적합한지 정확히 알아야 합니다.
삼각대 유형 | 최대 높이 | 주요 이점 | 주요 제한사항 | 최고의 사용 사례 |
|---|---|---|---|---|
표준 고정 높이 | ~2미터 | 가볍고 빠른 설정 | 심각한 데이터 섀도잉 | 평평하고 개방된 토목 현장 |
수동 크랭크업 마스트 | ~4미터 | 수직 도달 범위 증가 | 육체적 피로, 갑작스러운 움직임 | 가끔 하이 앵글 스캔 |
전동 고도 | 5미터 이상 | 원활한 원격 작동 | 더 무거운 운송 중량 | 밀집된 MEP, 복합시설 |
표준 측량 삼각대는 여전히 가장 일반적인 장착 솔루션입니다. 매우 안정적이고 비용 효율적이며 가벼우며 신속한 배포가 가능합니다. 주요 제한은 키입니다. 최대 길이는 약 1.5~2미터이므로 운영자는 장애물을 피해 이동하기 위해 훨씬 더 많은 스캔 스테이션을 실행해야 합니다. 산업 또는 MEP 설정에서는 고정 높이 삼각대에만 의존하면 높은 비율의 그림자가 보장됩니다. 덕트 주변의 시야를 확보하는 데만 몇 시간이 걸릴 일을 하는 데 며칠이 걸릴 것입니다.
수동 크랭크업 마스트는 표준 삼각대의 높이 제한을 해결합니다. 이를 통해 센서는 4~5미터 높이에 도달할 수 있습니다. 메커니즘은 상대적으로 간단하지만 운영상의 어려움이 있습니다. 무거운 지상 스캐너를 최대 높이까지 작동시키는 것은 육체적으로 힘들고 느립니다. 불안정한 수동 조정으로 인해 스캐너 보정이 미끄러지거나 설정 수준이 방해를 받습니다. 수동 마스트를 사용하려면 작업자가 베이스에 물리적으로 있어야 합니다. 이는 위험 구역이나 활동적인 트래픽 근처에서 원격 작동 가능성을 제거합니다.
전동 시스템은 전기 드라이브를 활용하여 부드럽고 지속적인 수직 조정을 제공합니다. 이 제품은 견고한 지상 스캐너에 적합한 높은 페이로드 용량을 자랑합니다. 모바일 앱이나 무선 컨트롤러를 통해 원격 작동을 제공합니다. 고급 모델은 맨홀과 같은 지하 환경에 대한 상승형 스캐닝과 역상 스캐닝을 모두 용이하게 합니다. 초기 자본 지출이 더 많이 필요하고 작업 흐름에 배터리 관리가 도입됩니다. 그러나 효율성 향상과 데이터 품질 개선은 물류상의 균형을 훨씬 능가합니다. 버튼을 누르면 스캐너가 부드럽게 올라가서 데이터를 얻을 수 있습니다.
가장 중요한 고려 사항은 삼각대의 리프트 용량을 3D 스캐너 장비의 비중에 맞추는 것입니다. 경량 스캐너의 무게는 5kg 미만입니다. 견고한 장거리 지상 스캐너는 15kg을 초과합니다. 전력이 부족한 모터는 조기에 정지하거나 고장날 수 있습니다. 과부하된 마스트는 위험한 휘어짐을 겪습니다. 운영자는 유비쿼터스 5/8" x 11 스레드와 같은 표준 장착 어댑터와의 호환성을 확인해야 합니다. 우발적인 페이로드 낙하를 방지하기 위해 안전하고 빠른 잠금 장치가 있는지 확인하십시오. 스캐너를 떨어뜨리면 치명적인 프로젝트 실패가 됩니다.
마스트의 구조적 무결성은 결과 포인트 클라우드의 품질을 결정합니다. 다중 섹션 탄소 섬유 마스트는 탁월한 진동 감쇠 계수와 높은 중량 대비 강도 비율을 제공합니다. 정밀 스캐닝에 이상적입니다. 강화된 구조용 알루미늄은 열악한 건설 환경에 탁월한 견고성을 제공합니다. 검사자는 기둥 접합부의 기계적 공차를 분석해야 합니다. 스캐너의 고속 미러 회전 중에 측면으로 움직이거나 비틀리면 데이터가 손상됩니다. 삼각대는 스캐너의 내부 관성 측정 장치가 안정적으로 유지되도록 탁월한 감쇠 특성을 나타내야 합니다.
리프트 시스템의 내부 메커니즘은 신뢰성과 정밀도를 결정합니다. 정밀 벨트 드라이브는 부드럽고 조용한 작동을 제공합니다. 웜 기어는 엄청난 리프팅 토크와 자연스러운 제동 기능을 제공합니다. 안전 기능이 가장 중요합니다. 시스템에는 전력 손실 시 갑작스러운 탑재하중 저하를 방지하기 위해 자동 잠금 기어 또는 안전 브레이크가 포함되어야 합니다. 비상 정지 및 장애물 센서는 고가의 스캐닝 하드웨어를 더욱 보호합니다. 제어 인터페이스는 유연성을 제공해야 합니다. 원격 조정을 위한 물리적 핸드 펜던트, 무선 리모컨 및 포괄적인 모바일 앱 통합을 찾아보세요.
전동 리프트에는 전용 전원이 필요합니다. 현장 팀은 진정한 현장 자율성을 결정하기 위해 최대 페이로드 조건에서 전력 소비 지표를 평가해야 합니다. 배터리 화학은 중요한 역할을 합니다. 리튬 이온 및 리튬 철 인산염은 높은 에너지 밀도를 제공하지만 극한의 추위에서는 성능이 저하됩니다. 핫스왑 가능한 배터리를 갖춘 시스템을 사용하면 근무 시간 내내 중단 없이 작동할 수 있습니다. 충전과 관련된 가동 중단 시간을 없애줍니다. 항상 현장 키트에 예비 배터리를 가지고 다니십시오.
건설 현장과 산업 시설은 장비를 혹독한 환경에 노출시킵니다. 전동 구성품, 배터리 및 제어 장치는 적절한 침투 방지 등급을 받아야 합니다. IP54 등급은 먼지와 물 튀김에 대한 기본적인 보호 기능을 제공합니다. 이는 대부분의 실내 또는 온화한 실외 환경에 적합합니다. 폭우, 해안 환경 또는 마모성이 높은 먼지의 경우 IP65 등급 이상이 필요합니다. 콘크리트 타설 작업이나 먼지가 많은 철거 구역에서 작업할 때 조기 기계적 또는 전기적 고장을 방지하고 싶습니다.
동적 고도의 가장 즉각적인 재정적 이점은 전체 스캔 스테이션의 급격한 감소입니다. 활성 창고 랙, 복잡한 배관 또는 임시 건설 장벽 너머를 볼 수 있도록 스캐너를 높이면 현장 직원이 설정별로 더 많은 형상을 캡처할 수 있습니다. 이렇게 하면 삼각대를 분해하고, 몇 미터 이동하고, 그림자 영역을 캡처하기 위해 다시 설정하는 시간 소모적인 프로세스가 제거됩니다. 현장에서 스캔 횟수가 줄어들면 백엔드 처리 시간이 단축됩니다. 소프트웨어 플랫폼에서 정리, 등록 및 색상화할 포인트 클라우드가 더 적습니다.
동적 높이 변화는 전체 스캔 네트워크의 기하학적 구조를 강화합니다. 순차적 설정을 통해 서로 다른 고도에 스캐너를 배치하면 운영자는 다양한 수직 평면에서 등록 대상을 캡처할 수 있습니다. 이러한 타겟의 수직 분산은 정합 미끄러짐 및 회전 오류를 방지합니다. 이러한 오류는 길고 특징이 없는 복도나 넓은 개방 공간에서 자주 발생합니다. 더 강력한 대상 형상은 더 긴밀한 클라우드 간 정렬을 보장합니다. 사후 처리 중에 수동 개입의 필요성이 줄어듭니다. 등록 소프트웨어는 클라우드를 훨씬 빠르게 결합합니다.
10시간 동안 무거운 스캐너를 수동으로 들어 올리면 작업자가 피로해지고 작업장 부상 위험이 높아집니다. 전동 리프팅은 인체공학적으로 상당한 이점을 제공합니다. 이는 허리의 긴장을 줄이고 현장 직원의 신체 건강을 보존합니다. 원격 상승 기능은 위험한 환경에서 안전성을 향상시킵니다. 작업자는 스캐너를 활동적인 도로 근처나 높은 산업용 플랫폼에 배치하거나 맨홀 및 젖은 유틸리티 시설로 전환합니다. 위험한 제한된 공간 진입 프로토콜 없이 데이터를 캡처합니다.
실외 환경에서 스캐너를 최대로 확장하여 작동하면 시스템이 상당한 풍하중에 노출됩니다. 강풍으로 인해 스캐너가 흔들리게 됩니다. 이로 인해 포인트 클라우드가 손상되거나 등록 오류가 발생하거나 장비가 넘어지는 원인이 됩니다. 현장 직원은 이러한 위험을 완화하기 위해 엄격한 배포 단계를 따라야 합니다.
마스트를 확장하기 전에 휴대용 풍속계를 사용하여 주변 풍속을 평가합니다.
튼튼한 아웃리거를 배치하여 삼각대의 설치 공간을 넓히고 무게 중심을 낮춥니다.
무거운 모래주머니로 삼각대 다리를 고정하여 무게가 발에 직접 가해지도록 합니다.
가이 와이어 안정화 키트를 상부 마스트 섹션에 부착하고 지면에 단단히 고정합니다.
돌풍이 15mph를 초과하면 모든 검색 작업을 중단하고 마스트를 내립니다.
전동 시스템은 환경 오염에 취약합니다. 콘크리트 먼지, 모래 및 습기는 전동 드라이브, 신축 조인트 걸림 또는 오염된 전기 접점을 손상시킵니다. 현장 신뢰성을 유지하려면 엄격한 예방 유지보수 일정이 필요합니다. 승무원은 정기적으로 가이드 레일을 청소하고, 벨트 장력을 확인하고, 밀봉되지 않은 기계 요소에 윤활유를 발라야 합니다. 작동 중에는 마스트 조인트 위에 보호용 네오프렌 슬리브를 활용하십시오. 이는 연마 먼지가 메커니즘에 들어가 기어가 마모되는 것을 방지합니다.
전동 컬럼 및 드라이브 어셈블리는 다용도 차량으로 운송하는 동안 충격 손상에 민감합니다. 완화를 위해서는 고밀도 폼 인서트가 포함된 맞춤형 하드 운송 케이스에 투자해야 합니다. 항공으로 여행할 때 승무원은 고용량 리튬 이온 배터리 운송에 관한 FAA 규정 준수 프로토콜을 엄격히 준수해야 합니다. 장비를 이동하기 전에 표준화된 운송 잠금 장치 결합을 확인해야 합니다. 비포장 진입로를 뛰어내리는 동안 구동 기어의 내부 손상을 방지해야 합니다.
표준 고정 높이 삼각대는 까다로운 환경에서는 부족합니다. 복잡한 현실 캡처 프로젝트에는 포괄적인 공간 범위, 밀리미터급 데이터 정확도 및 전반적인 현장 효율성의 균형을 맞추기 위해 동적 고도가 필요합니다. 스캐너의 입사각을 조작하고 폐색 영역을 제거하는 것은 최종 디지털 결과물의 품질에 직접적인 영향을 미칩니다. 하드웨어를 특정 운영 현실에 맞추면 활용도와 수명이 극대화됩니다.
가장 최근의 세 가지 스캐닝 프로젝트를 감사하여 데이터 섀도우를 식별하고 현장 재스캔에 소요된 정확한 시간을 계산합니다.
현재 스캐너 장비 목록을 작성하여 새로운 고도 시스템에 필요한 최대 페이로드 무게를 결정하십시오.
특정 지역 기상 조건을 기반으로 풍하중 완화 및 최대 높이 배포를 위한 표준화된 현장 프로토콜을 개발합니다.
기술 시연을 요청하고 특정 현장 조건에서 전동 시스템을 테스트하려면 당사에 문의하십시오 .
A: 최적의 높이는 특정 현장 환경에 따라 다릅니다. 평평하고 장애물이 없는 지역의 경우 표준 눈높이 1.5~2m 정도에 위치하면 충분합니다. 지면이 복잡하거나 머리 위의 기계 라우팅이 복잡하고 밀도가 높은 환경에서 스캐너를 3~4미터 높이로 올리면 입사각이 향상되고 데이터 그림자가 크게 줄어듭니다.
A: 삼각대의 안정성이 부족하면 정확도에 부정적인 영향을 미칠 수 있습니다. 고품질 전동 삼각대는 휘어짐을 방지하기 위해 견고한 소재와 진동 감쇠 장치로 설계되었습니다. 적절한 안정화는 스캐너의 IMU가 방해받지 않고 작동 중에 밀리미터급 정확도를 유지하도록 보장합니다.
A: 페이로드 용량은 모델에 따라 크게 다릅니다. 경량 전동 삼각대는 5kg~10kg을 지원합니다. 대형 지상 레이저 스캐너용으로 설계된 헤비듀티 모델은 모터를 정지시키거나 마스트를 구부리지 않고도 15kg~20kg을 초과하는 탑재하중을 안전하게 지탱할 수 있습니다.
A: 안정화를 위해서는 무게중심을 낮추고 베이스를 고정하는 것이 필요합니다. 운전자는 삼각대 다리에 무거운 모래주머니를 놓고, 넓은 자세의 아우트리거를 배치하고, 흔들림과 미세 진동을 방지하기 위해 상부 마스트에 당김줄 키트를 부착해야 합니다.
A: 네, 많은 고급 전동 삼각대에는 특수 장착 어댑터와 양방향 구동 시스템이 탑재되어 있습니다. 이를 통해 스캐너를 맨홀, 습식 유틸리티 또는 탱크에 안전하게 내릴 수 있으므로 위험하고 밀폐된 공간에 진입할 필요가 완전히 제거됩니다.
