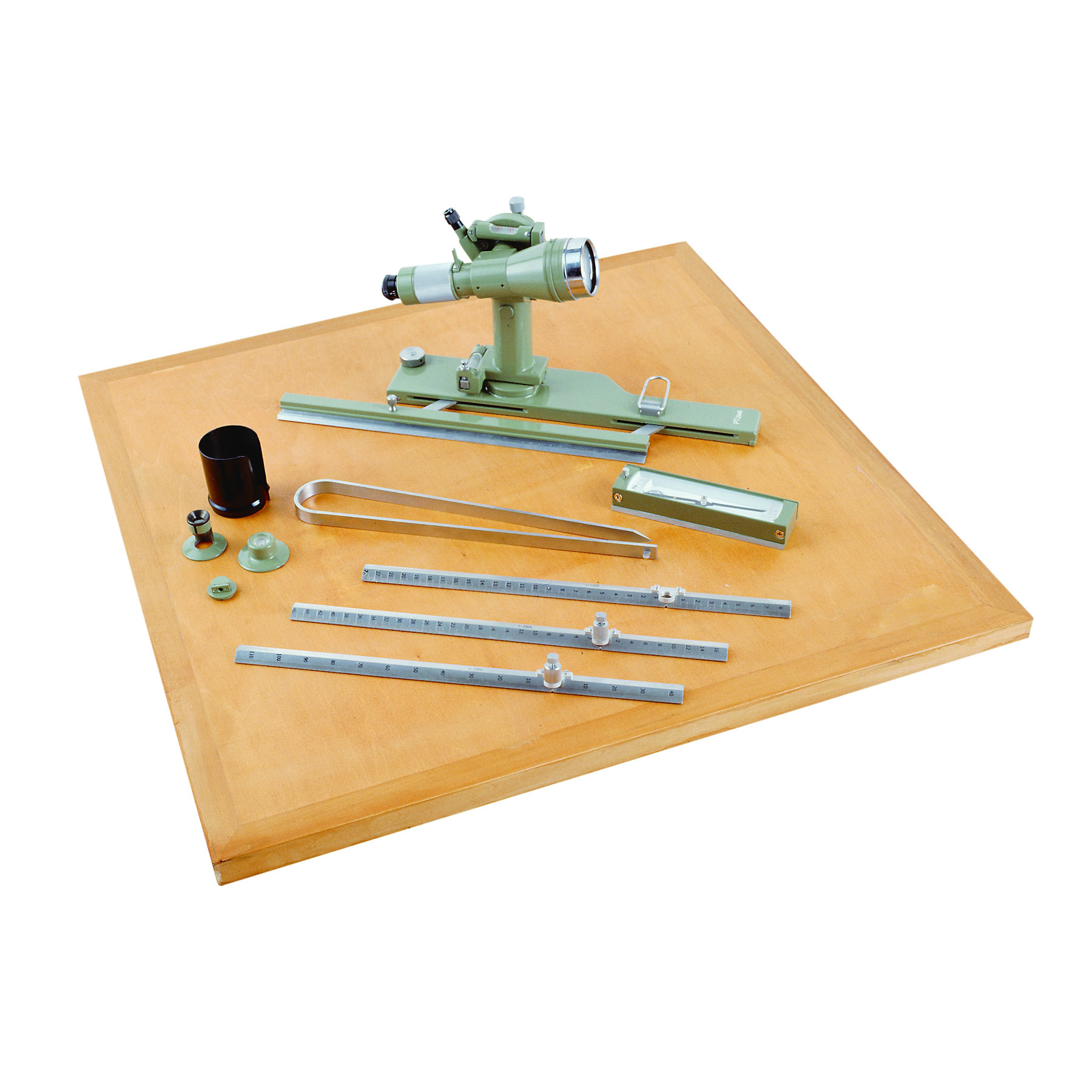

옵티컬 알리데드

명세서
모델: PT-2840
측지 기기,'의 대체1953 와일드 히어브루그 K2 알리다데'.특별히 그래픽 방법으로 지형 측량을 위해 설계되었습니다.수평 거리와 고도도 측정할 수 있습니다.그것은 측량 가르침의 분야에서 광범위한 응용을 발견했습니다.

1.정확성
1)측정된 표준편차  100m에서의 지형: ±3dm
2)각도 수직 측정의 표준편차: 실외: ±30'; 실내:  ±20'

2.망원경
1)망원경의 이미지: 반전
2)확대: 28배
삼)명확한 대물 조리개: 40mm
4)최단 초점 거리: 2m
5)분해능: 1°20'
6)곱셈 상수: 100
7)가산 상수: 0

삼.거품s
1)수직 플레이트 버블: 30'/2mm
2)칼럼 플레이트 버블: 60'/2mm
삼)독립 원형 버블: 8'/2mm

4.유리 서클
1)최소수직 졸업: 1°
2)수직 버니어: 10', 1'로 추정

5.슬라이딩 통치자
1)길이: 350mm
2)작업 길이: 500mm
삼)가동 범위: 0-25mm
4)스케일 비율 사용 가능: 1:500;1:1000;1:2000

6.부속품
독립 원형 버블, 나침반, 수직 밥, 차양, 돋보기, 접안 렌즈, 디바이더, 드라이버, 조정
핀, 소프트 브러시, 건조기, 자동 급유 윤활기, 사용 설명서

참고: 모든 업데이트는 사전 통지 없이 변경될 수 있습니다!
